?集成運算放大器簡稱運算放大器，是具有高放大倍數和深度負反饋的直流放大器，可用

來實現信號的組合和運算。運算放大器廣泛應用于自動控制等系統中。

??? 由于運算放大器將眾多的電子元件制作在一塊集成電路上，因此由集成運算放大器構成

的穩壓電源電路結構簡單。運算放大器本身

具有元件參數對稱性好、溫度漂移小等優

點，因此性能很好。

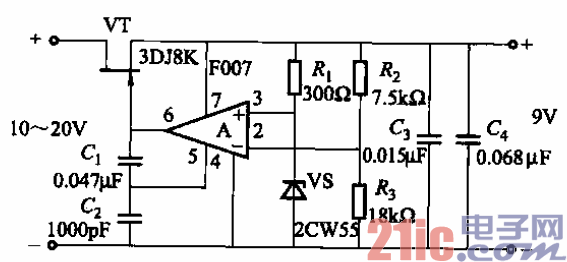

??? 電路如圖。該電源在輸入電壓

為10—20V時，輸出電壓為9V，電流150mA，

內阻0. 003fl．電壓穩定度<0. 002%，具有過

載和短路保護功能。

??? 它采用場效應管VT作為調整管，由電

阻Ri和穩壓管vs形成基準電壓。
