穩壓電路電源

CW104-204-304型可調負輸出穩壓電源電路

CW104-204-304型可調負輸出穩壓電源電路
提問者：60user51 地點：- 瀏覽次數：9671 提問時間：01-14 03:46
我有更好的答案
提 交
1條回答
飛翔的貝殼 01-14 12:55

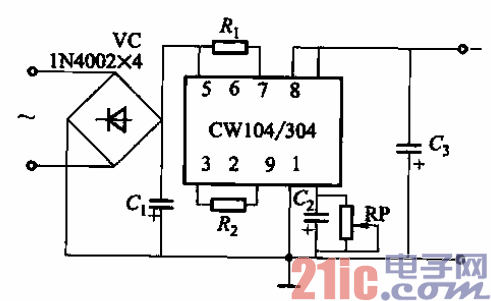

它采用CW104/204/304型十端可調負輸出集成穩壓器。其輸出

電壓調節范圍為0—40V，電流為20mA。集成穩壓器本身靜態工作電流為3.5—5mA。

??? 圖中，Ri為限流保護電阻；R2為恒流電阻；Cz、C3為濾波電容。調節電位器RP可改

變輸出電壓。

??? 如把圖中負端接地，則正端即可得到正可調電壓。
