伺服電機控制的自耦調壓器式交流穩壓器具有結構簡單、靈敏度高、輸出波形不失真、

調壓范圍寬等優點。

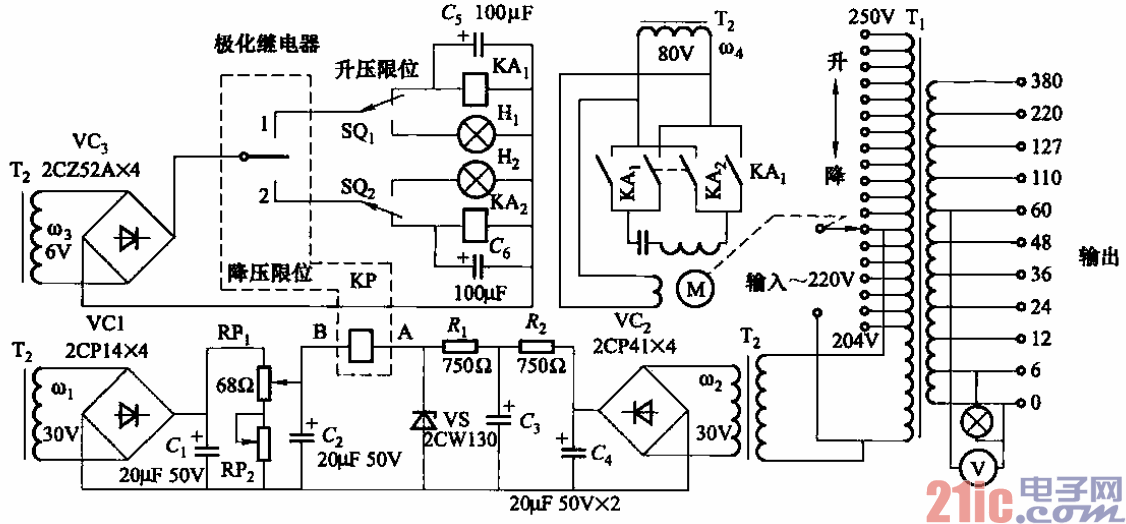

??? 電路如圖14-86所示。該電路能在輸入電壓為240～250V范圍變化時，使輸出電壓基本

穩定；最小調節電壓為2V。

??? 極化繼電器能反映電流極性，具有較高的靈敏度與動作的快速性，可采用J H-l或2、

3、4、5型。

??? 此外，為了保證當調壓器滑臂移至升壓或降壓的極限位置時能自動停止下來，設有限位

開關SQi和SQ2。H]和H2分別是上越位和下越位指示燈。調節RPi、RPz，可改變輸出

電壓設定值。
