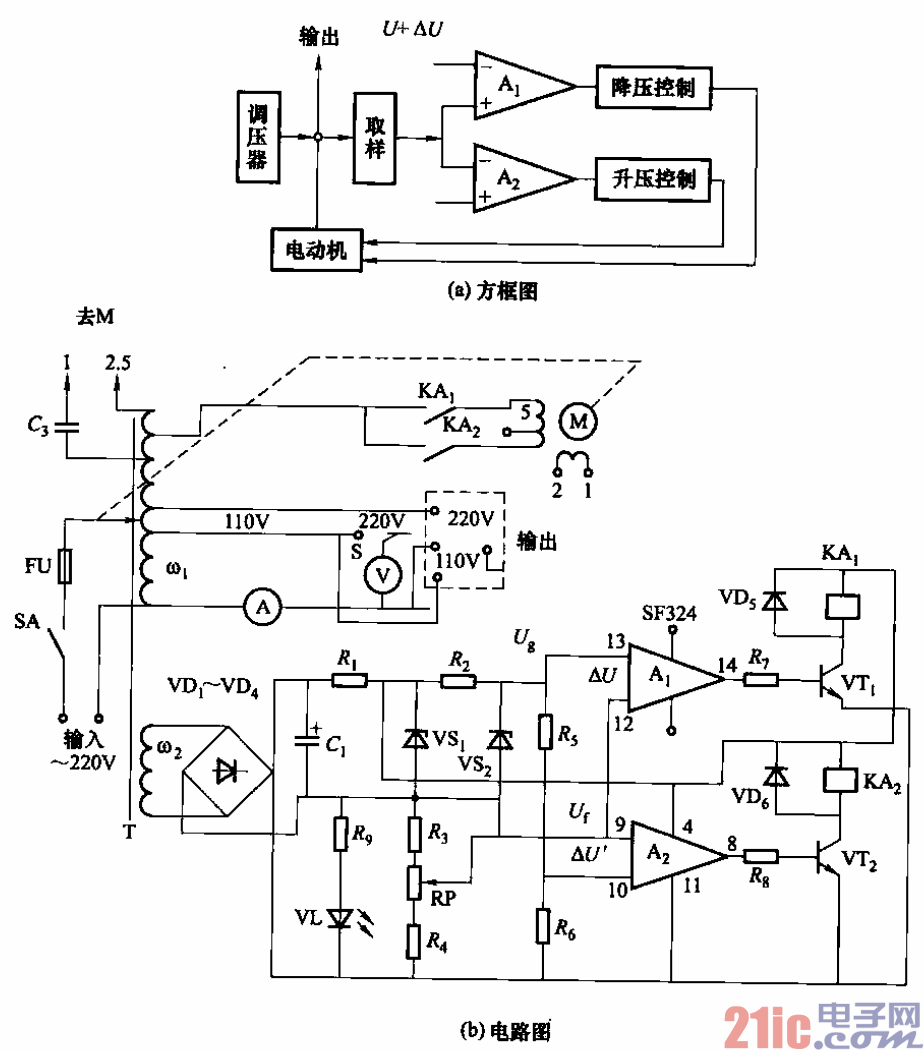

它采用運算放大器作雙限電壓比較器，使自耦調壓器的輸出電壓

自動穩定在一個給定的電壓范圍內。該穩壓器輸出電壓能穩定在220／110V±4%范圍內，響

應時間為1. 6s，效率95%。

??? 調節電位器RP可以改變輸出電壓設定值。運算放大器Ai控制上限電壓(220／110V+

4%)，A2控制下限電壓(220/110V-4%)。Ai、Az采用四運放SF324型，余下的兩個運

放可用于過壓、過流或觸電保護，以提高穩壓器的可靠性及安全性。

??
