穩壓電路保護電路

串聯型穩壓電源電路保護電路之二

串聯型穩壓電源電路保護電路之二
提問者：神秘司令 地點：- 瀏覽次數：6720 提問時間：05-04 22:24
我有更好的答案
提 交
1條回答
uuysfwer 05-07 19:16

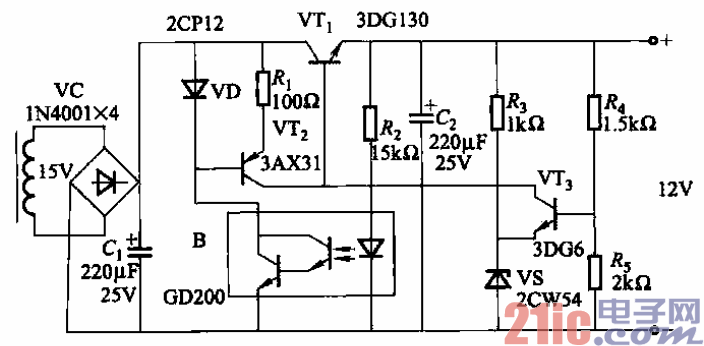

它采用光電耦合器B

作保護控制元件。該電路具有截流保護和限流保

護功能。當圖中無電阻Ri時，當輸出發生短路

時，U。?！謔，光電耦合器B不工作，三極管VTz

截止，調整管VTi截止，從而起到了截流保護作

用；當有電阻Ri時，當輸出發生短路時，雖B

截止，而VT2因Ri而基極有一定的電流，使

VTi仍有一定的電流輸出，只要適當?shù)剡x擇Ri

的阻值，就可獲得一定的輸出電流，從而起到了

限流保護作用。
