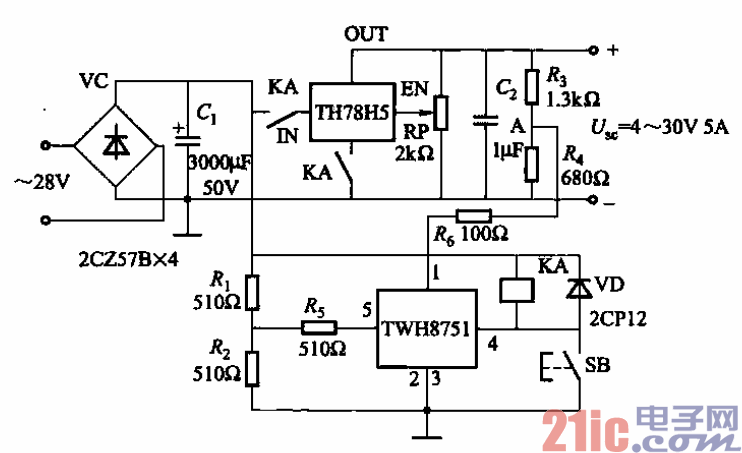

電路是一個由TH78H5精

密四端可調集成穩壓器組成的穩壓電源。

該電源具有輸出電壓可調范圍寬、輸出電流大、外圍元件少、無需調試等優點。缺點是

TH78H5集成穩壓器瞬間過載能力很差，使用時必須加過載保護。圖中，由一塊TWH8751

作過載保護。

??? 正常時，繼電器KA吸合。當穩壓電源過載或短路時，A點電壓低于1.6V，KA釋放，

切斷TH78H5工作電源，達到保護的目的。

??? 調節電阻R4，可改變過電流設定值。調節RP，可改變輸出電壓值。
