雙路電源互投是指負載由兩路電源供電，且兩路電源同時工作，分別負擔用電負荷。當
其中一路電源停電時，聯絡開關自動合閘，全部負載由不停電的回路供電。

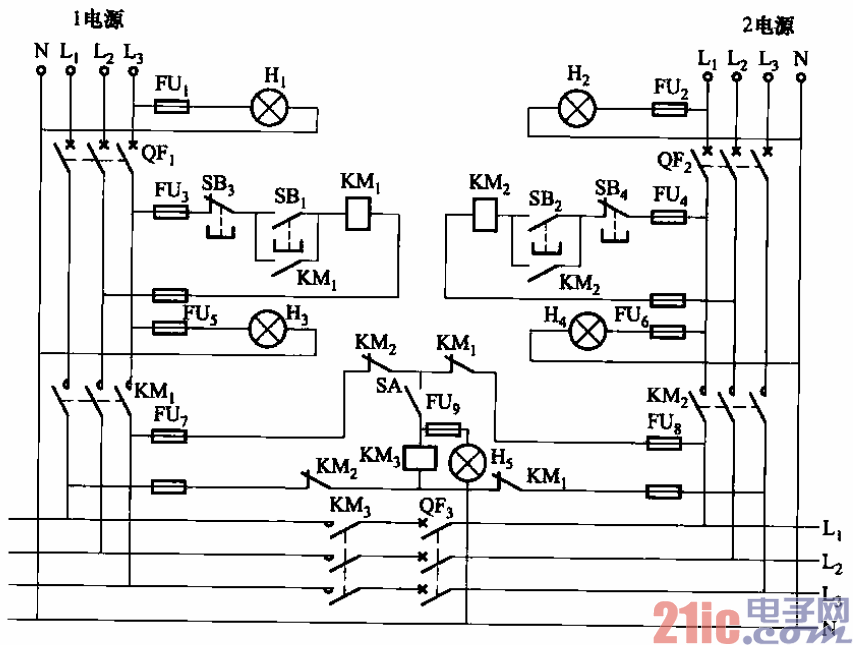

電路如圖所示。正常情況下，1號電源向甲段母線的負載供電，2號電源向乙段
母線的負載供電。
??? 注意：斷路器QFi、QF2的輔助觸點必須比主觸點先動作一個At時間（可用機械調
整），否則兩個不同電源將在瞬間合并，引起短路。
