模塊化雙電源轉換裝置由電力電子控制模塊組成，適用于低壓配電系統中TN系統和

TT系統。設有中性線分?jǐn)嗯c不分?jǐn)鄡煞N型式。包括備自投和互自投兩種方式。主電源復歸

包括手動復歸和自動復歸。模塊內設置了雙重電子聯鎖，外電路又設置了電氣與機械聯鎖t

確保雙電源不互通。另外，設有必要的延時。

??? ①考慮到電網正常調度和供電線路自動重合閘所引起的短時正常失電，為避免末端雙

電源、轉換裝置不必要的轉換，所以模塊預設延時2～3s。

??? ②考慮自備發電機的啟動并正常送電，需延時15～30s；若發電裝置已設有正常送電延

時，則雙電源轉換延時仍為2—3s。

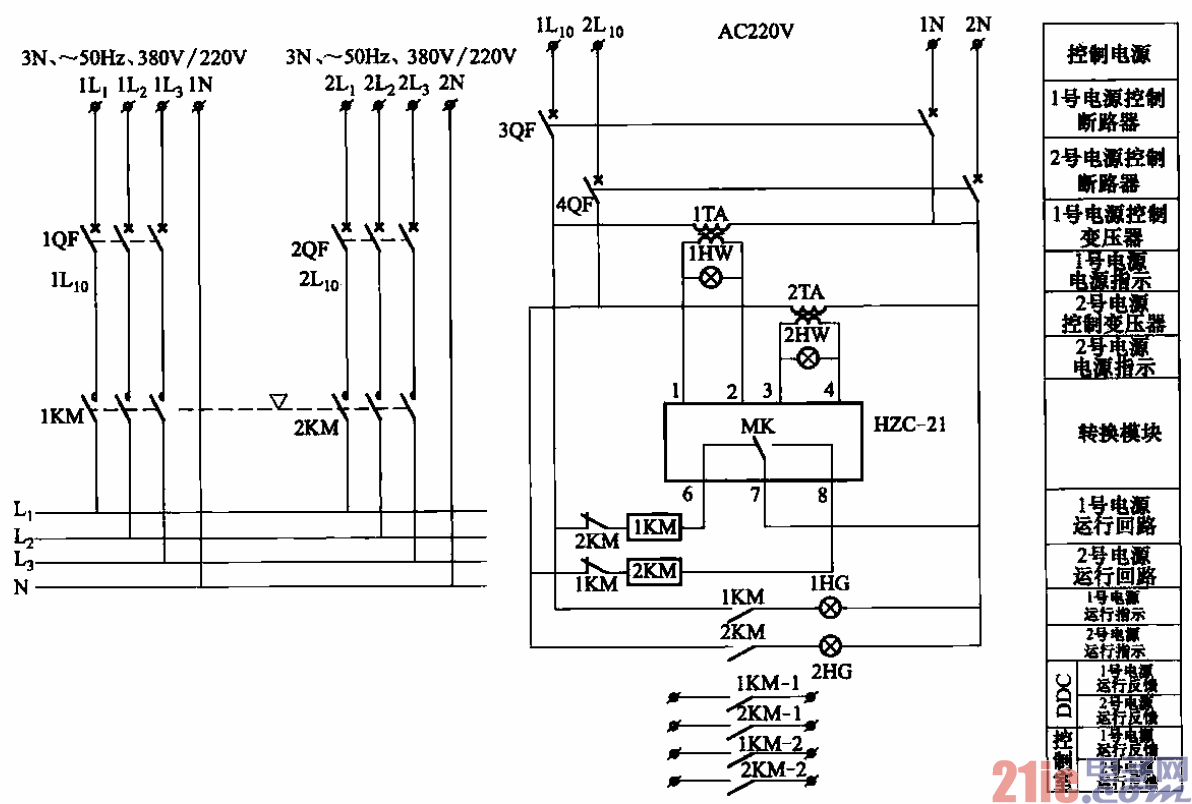

??? 電路如圖所示，它屬于各自投自復、自復電源轉換裝置，適用于小容量(不大

于100A)雙電源轉換箱。采用HZC-21型轉換模塊。
