分段母線備用電源的AAT電路b

分段母線備用電源的AAT電路b
提問者：WYF13760287143 地點：- 瀏覽次數：1849 提問時間：12-28 09:29
我有更好的答案
提 交
1條回答
fywyesfw 01-01 10:21



對于有兩個獨立電源、單母線分段互為備用的接線，備用電源自動投入裝置( AAT)

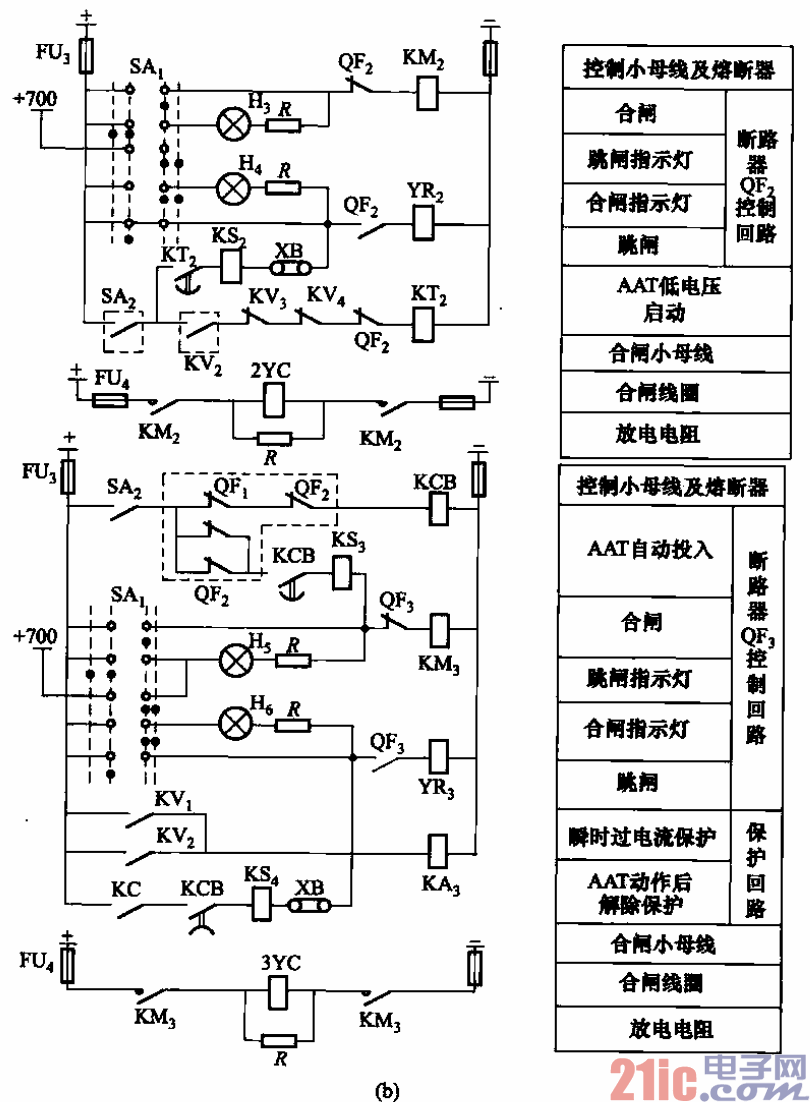

應裝在分段母線斷路器上，其電路如圖14-145所示。該電路采用直流操作電源，啟動方式

采用帶時限的低電壓啟動。

??? 圖中，控制開關SAi用來操作斷路器．選擇開關SAz用來投切AAT裝置，虛線框內

的接點表示是從控制回路中引來的。

??? 當負載電流為丑時，調節電位器RP，使繼電器KA剮可靠吸合。
