開關電源電路充電電路

MP4機的電池充電電路

MP4機的電池充電電路
提問者：jiajia627 地點：- 瀏覽次數：9399 提問時間：08-29 08:11
我有更好的答案
提 交
1條回答
wei296 09-03 13:33



MP4機的電池充電電路

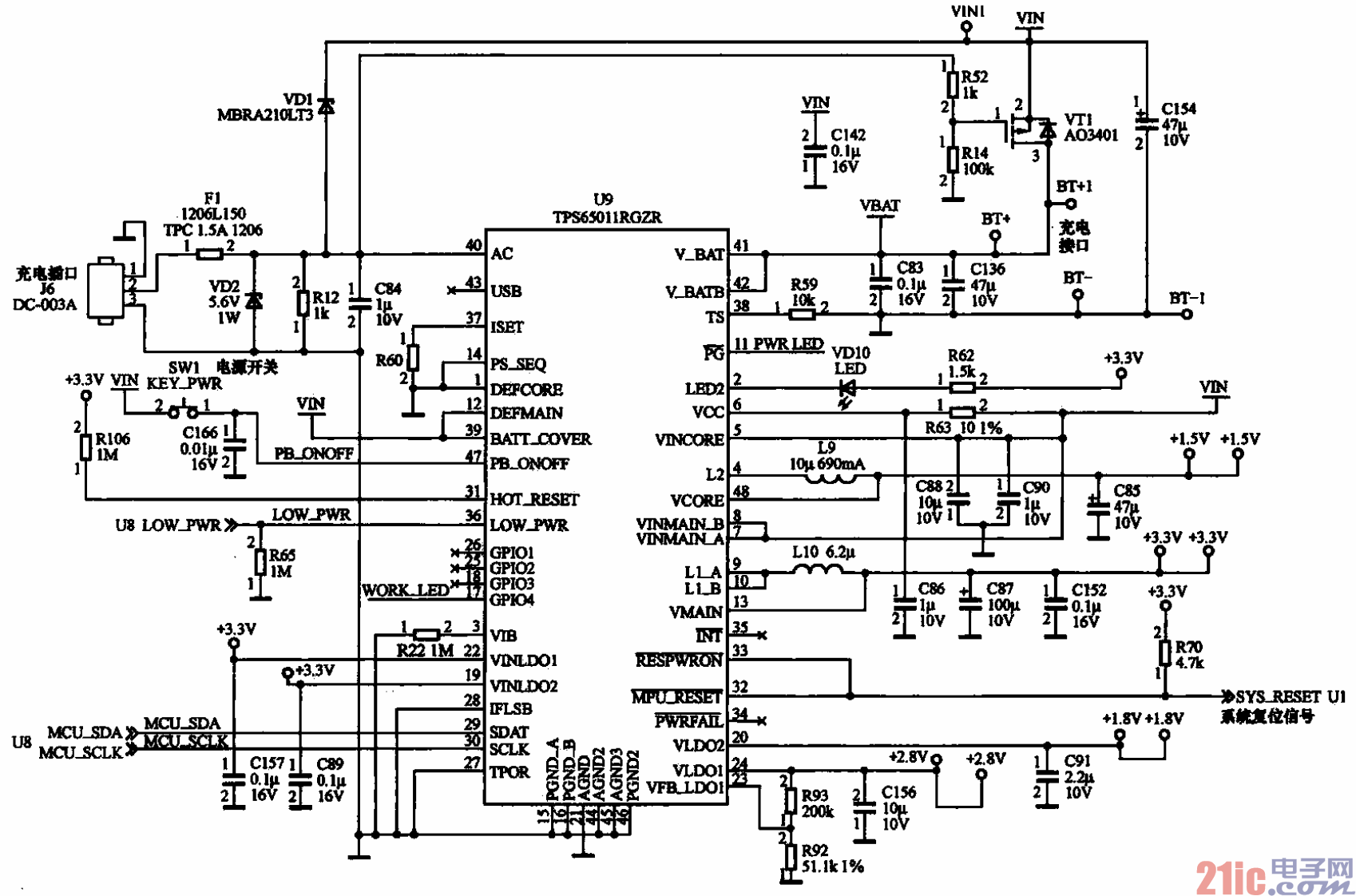

示為ACER PM02 MP4機的電池充電電路，充電時外部直流電源經插座輸入，經Fl和

U9產生充電電流加到電池接口為電池充電。U9（TPS65011RGZR）是一個管理芯片，它除了驅動充電

電路外，還輸出多個穩壓贏流電壓。在接通電源時產生系統復位信號，提供給MP4機中的數字集成電路。
