方案概述

隨著消費者節能意識逐漸加強，市面上越來越多的適配器的待機功耗已經越來越低。而電子產品的屏幕越來越大，處理器的性能也越來越強并升級多核，導致產品的電池容量變大，這樣產品的充電時間不可避免的會變長。

眾所周知，適配器要同時滿足超低待機功耗與高能效，是魚與熊掌難以兼得，但一場新革命，即自調整電源，可以實現電源的電壓、電流隨著用電設備的需求而調整。從而實現超低的待機功耗基礎上，進行快速充電的目的。

功能定義及性能指標

通過和手機芯片的對接，升高電壓的形式來實現快速充電。一般手機都能在一個小時內充滿。

方案優勢

?輸入 90-264Vac

?輸出 5V2A/9V1.67A/12V1.25A

?恒流/恒壓

?支持 高通 QC 2.0

?毫瓦節省技術，提供超低的待機功耗，很容易滿足能源之星 5

?恒壓控制時，根據輸入電壓，有兩段固定的 PWM 工作頻率 140kHz/85kHz

?高壓啟動

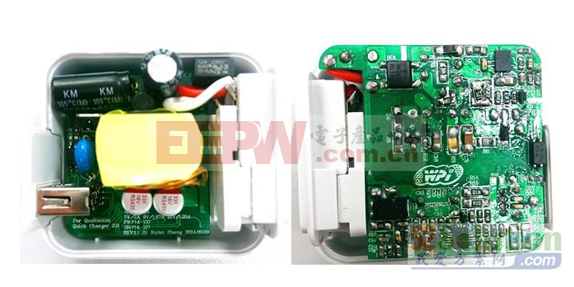

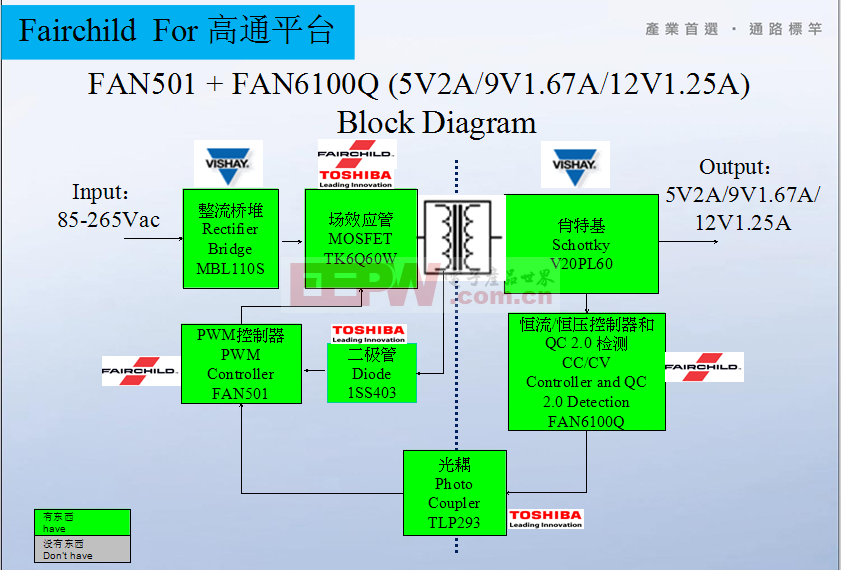

原理及實物圖
