高效逆變控制器電路

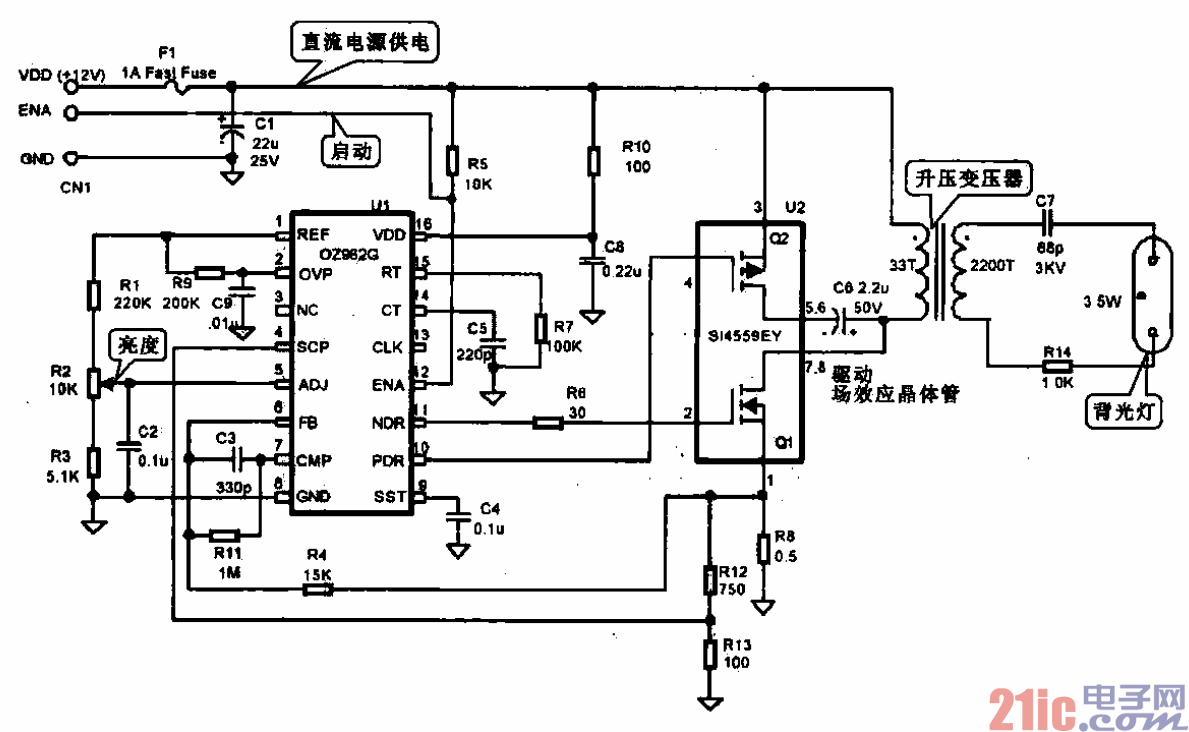

所示為一種高效逆變控制器電路，它用做液晶屏背光燈供電電路，該電路主要是由控制

芯片Ul (02962G)、驅動場效應晶體管U2、丹壓變壓器、背光燈管及相關電路構成的。

??? 由直流電源送來的+12 V直流電壓經濾波電容Cl后為集成電路Ul及驅動場效應晶體管供電；啟動

信號（ENA）則送入U(xiǎn)1的@腳，用于控制逆變器電路的啟，停。當逆變器供電正常，接收到啟動信號后，

由Ul的⑩腳、@腳輸出護衛交互的PWM脈沖信號，經驅動場效應晶體管放大后送入升壓變壓器中，

由升壓變壓器將該脈沖電壓提升至約800 V，為背光燈管供電。
