通過電容濾被或電感濾波的分析，直流輸出或多或少仍有波動。在要求較高的場合，，為了得到更加平

滑的直流，可以采用復式濾波器。??? ．

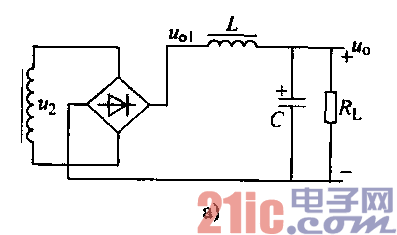

??? (1) LC濾波器我們知道t電容濾波器適用負載較大的情況，而電感濾波器適用負載較小的情況，如

果把這兩種電路組合起來，就構成了如圖圖12-16a所示的濾波器，它對于一般負載都可以適用。

??? 在LC濾波器中．脈動電壓將經過雙重濾波作用，使交流分量大部分被電感L阻止，即使有小部分通

過了L，還要經過電容C的濾波作用使交流旁路，因此，在負載上的交流分量很小，從而達到了濾除交流

的目的。

??? (2) LC-丌型濾波電路如圖b所示。IJC-丌型濾渡器是由C型濾波器和LC濾波器組合而成，濾

波過程t交流電整流后先經C型濾波器濾波，然后再經LC濾波器濾波．所以丌型濾波器性能比LC和C

型濾波器都要優越，在Rr.上獲得的電壓將更平滑。

??? 由于LC-7C型濾渡器前面接有電容，所以這種濾波器的外特性和電容濾波器相似。
