自制USB接口供電的手機電池充電器電路圖

自制USB接口供電的手機電池充電器電路圖
提問者：qinghong325 地點：- 瀏覽次數：10054 提問時間：08-07 00:27
我有更好的答案
提 交
1條回答
建企商務服務 08-12 12:49

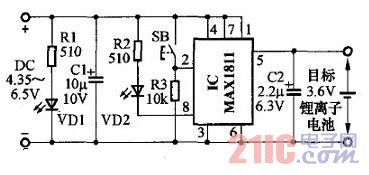

該電路的充電電流有100mA (圖中開關SB斷開時)、500mA(圖中開關S閉合時)兩擋可供選擇。電路允許的MAX1811的第1腳按圖連接時，最高充電電壓為4.2V；第1腳與電源負端連接時，最高充電電壓為4.1V。一旦達到最高充電電壓時，充電電流就急劇減少，并維持最高充電電壓不變。圖中，VD1作為電源指示，VD2作為充電指示，燈亮表示正在充電，燈滅表示充電結束。
