方案概述

IDTP9028是一顆高度集成、單芯片無線電源接收器,支持雙模（PMA和 Qi）標準,相比基于開關電路穩壓器的解決方案，可節約板面積高達70%。這顆最新的兼容Qi和PMA 標準的器件拓展了IDT業界領先的無線電源產品組合，滿足器件密集和成本敏感的便攜式應用需要。

功能定義及性能指標

DT9028特性：

1、Dual-mode: WPC 1.1 compliant and PMA compatible

2、 Single Chip Receiver (Rx) Solution

3、 Advanced WPC V1.1 Foreign Object Detection (FOD)

4、 Programmable FOD setting via external resistor and I2C registers

5、Programmable current limit via external resistor

6、 Integrated Full-Bridge Synchronous Rectifier

7、Integrated 5V 1A LDO Regulator Output

8、Closed-loop power transfer control between TX and RX

9、 I2C interface provides Vrect, Iout and switching frequency values

10、Open-Drain LED Indicator Output

11、Temperature monitoring through external NTC thermistor

12、 Over-Temperature/Voltage/Current Protection

方案優勢

IDTP9028 使用了一個高效的基于低壓差穩壓器（LDO）的架構來減少組件數量，因此可顯著節省板面積和物料清單（BOM）成本。此外，優化的控制邏輯降低了電源損耗，確保高效地將功率傳輸?shù)截?fù)載。這顆空間和成本優化的無線電源接收器是無線手持設備、手機袖套和平板電腦的理想之選。

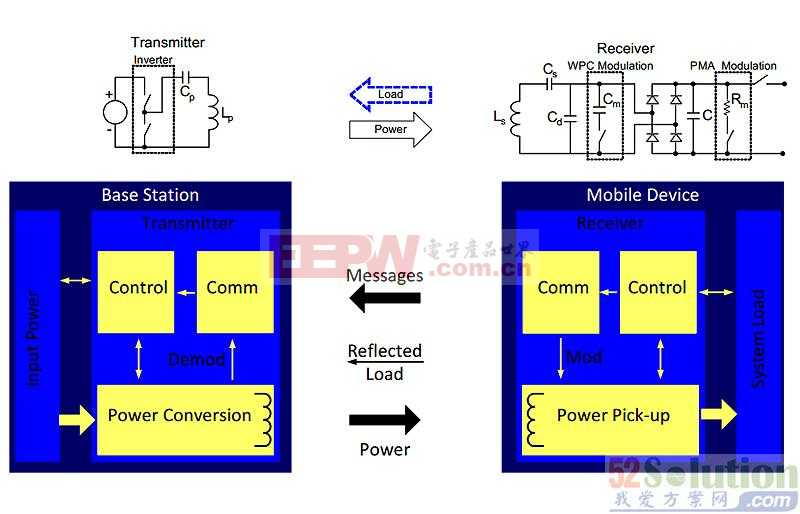

IDTP9028 將高效的全橋同步整流器、高效的 LDO 和先進的控制電路集成到一個單芯片中。這些功能模塊與外部的一個薄的接收線圈一起工作，無線地接收來自一個兼容的發送器發出的功率，提供一個穩定的 5V 輸出，為便攜式電子產品提供電源和充電。



為了實現更多功能，IDTP9028 提供無縫的雙模功能，可在 Qi 和 PMA 協議之間切換，并協調電功率交換而無需用戶介入。這樣的高度集成極大地簡化了系統架構，使設計人員僅需很少的努力就可以完成他們的設計，同時，已被證明的標準之間的兼容性確保了用戶的友好體驗。
