其輸出可以并聯，最高可形成16A的電流。其封裝中包含了開關控制器，功率FET,電感器和支持組件。其工作電壓為4V~14V或2.375V~14V,并具有外部偏置電源，LTM4644支持0.6V~5.5V的輸出電壓(由單個外部電阻器來設定)。其高效率的設計可提供每通道4A連續(5A峰值)輸出電流，只需大容量輸入和輸出電容器。

故障保護功能包括過壓、過流和過溫保護。LTM4644采用9mm×15mm×5.01mm的BGA封裝，符合RoHS標準。

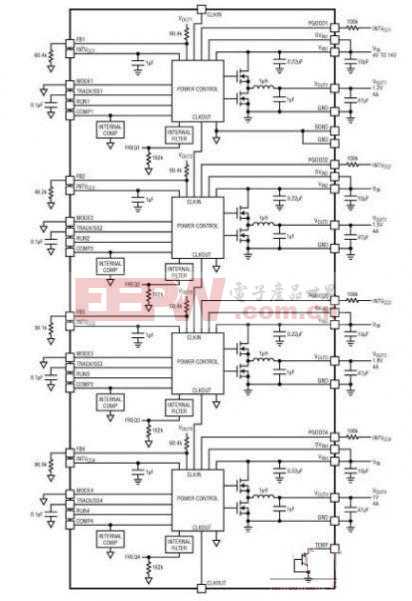

圖1 LTMR4644框圖

LTMR4644主要特性

?　 4路輸出降壓型穩壓器μModuleR每個輸出4A

?　寬輸入電壓范圍：4V~14V

?　 2.375V~14V,外部偏置

?　 0.6V~5.5V輸出電壓

?　 4A DC,5A峰值輸出電流每通道

?　最高5.5W功耗(TA=60℃ ,200 LFM,無散熱片)

?　 ±1.5%總輸出電壓調節

?　電流模式控制，快速瞬態響應

?　可并聯成更高的輸出電流

?　輸出電壓跟蹤

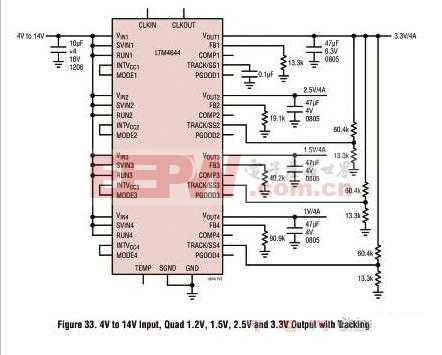

圖2 LTMR4644應用電路圖：4V~14V輸入，帶跟蹤的四路1.2V、1.5V、2.5V 和3.3V輸出

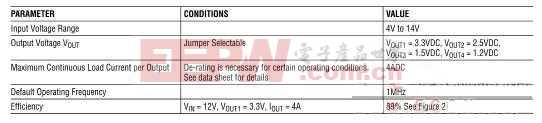

表1 演示板DC1900A 主要特性

?　內部溫度檢測二極管輸出

?　外部頻率同步

?　過電壓，電流和溫度保護

?　 9mm×15mm×5.01mm BGA封裝

LTMR4644應用

?　多軌點負載調整

?　 FPGA、DSP和ASIC的應用

圖3 演示板DC1900A電路圖

演示板DC1900A

演示電路1900A采用了LTMR4644EYμModuleR穩壓器，一個高性能、高效率的四輸出降壓型穩壓器。LTM4644EY具有4V~14V的工作輸入電壓范圍，并且每個極能提供高達4A的輸出電流。

每個輸出電壓的可編程范圍為0.6V~5.5V.LTM4644EY是一個DC/DC負載調節器，采用9mm×15mm×5.01mm BGA封裝，僅需要少量的輸入和輸出電容器。輸出電壓跟蹤功能可通過TRACK/SS引腳獲得，用于電源軌排序。外部時鐘同步，也可通過CLKIN引腳獲得。在采用或修改演示電路1900A之前，必須閱讀LTM4644數據表(結合演示手冊)。
