故障保護功能包括過壓、過流和過溫保護。LTM4644采用9mm×15mm×5.01mm的BGA封裝，符合RoHS標準。

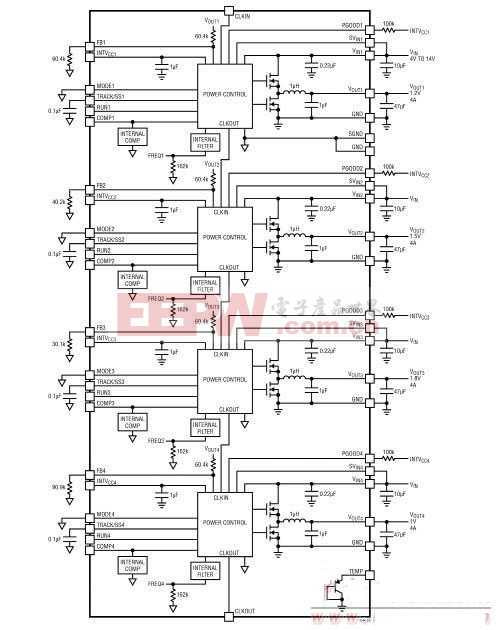

圖1 LTMR4644框圖

　　LTMR4644主要特性

　　 4路輸出降壓型穩壓器μModuleR每個輸出4A

　　寬輸入電壓范圍：4V~14V

　　2.375V~14V,外部偏置

　　0.6V~5.5V輸出電壓

　　4A DC,5A峰值輸出電流每通道

　　最高5.5W功耗（TA=60℃ ,200 LFM,無散熱片）

　　±1.5%總輸出電壓調節

　　電流模式控制，快速瞬態響應

　　可并聯成更高的輸出電流

　　輸出電壓跟蹤

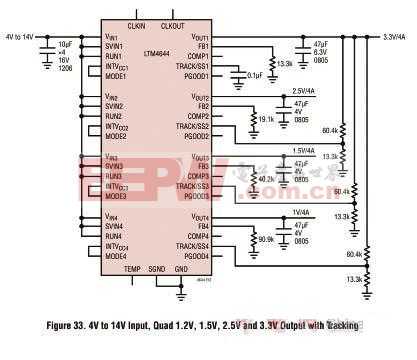

圖2 LTMR4644應用電路圖：4V~14V輸入，帶跟蹤的四路1.2V、1.5V、2.5V 和3.3V輸出

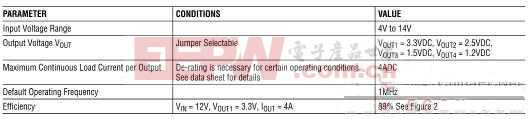

　　表1 演示板DC1900A 主要特性

內部溫度檢測二極管輸出

　　外部頻率同步

　　過電壓，電流和溫度保護

　　 9mm×15mm×5.01mm BGA封裝

　　LTMR4644應用

　　多軌點負載調整

　　 FPGA、DSP和ASIC的應用

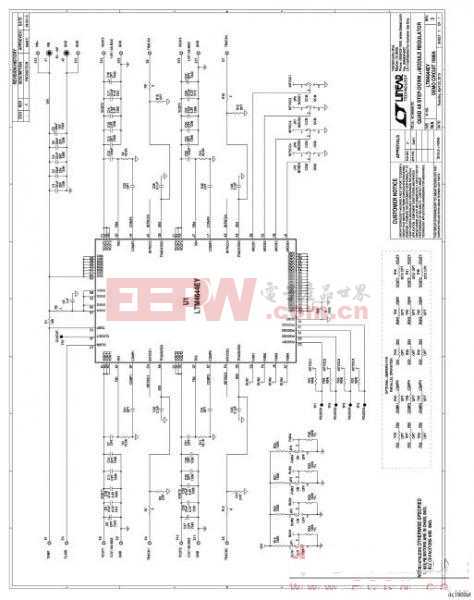

圖3 演示板DC1900A電路圖

　　演示板DC1900A

　　演示電路1900A采用了LTMR4644EYμModuleR穩壓器，一個高性能、高效率的四輸出降壓型穩壓器。LTM4644EY具有4V~14V的工作輸入電壓范圍，并且每個極能提供高達4A的輸出電流。
