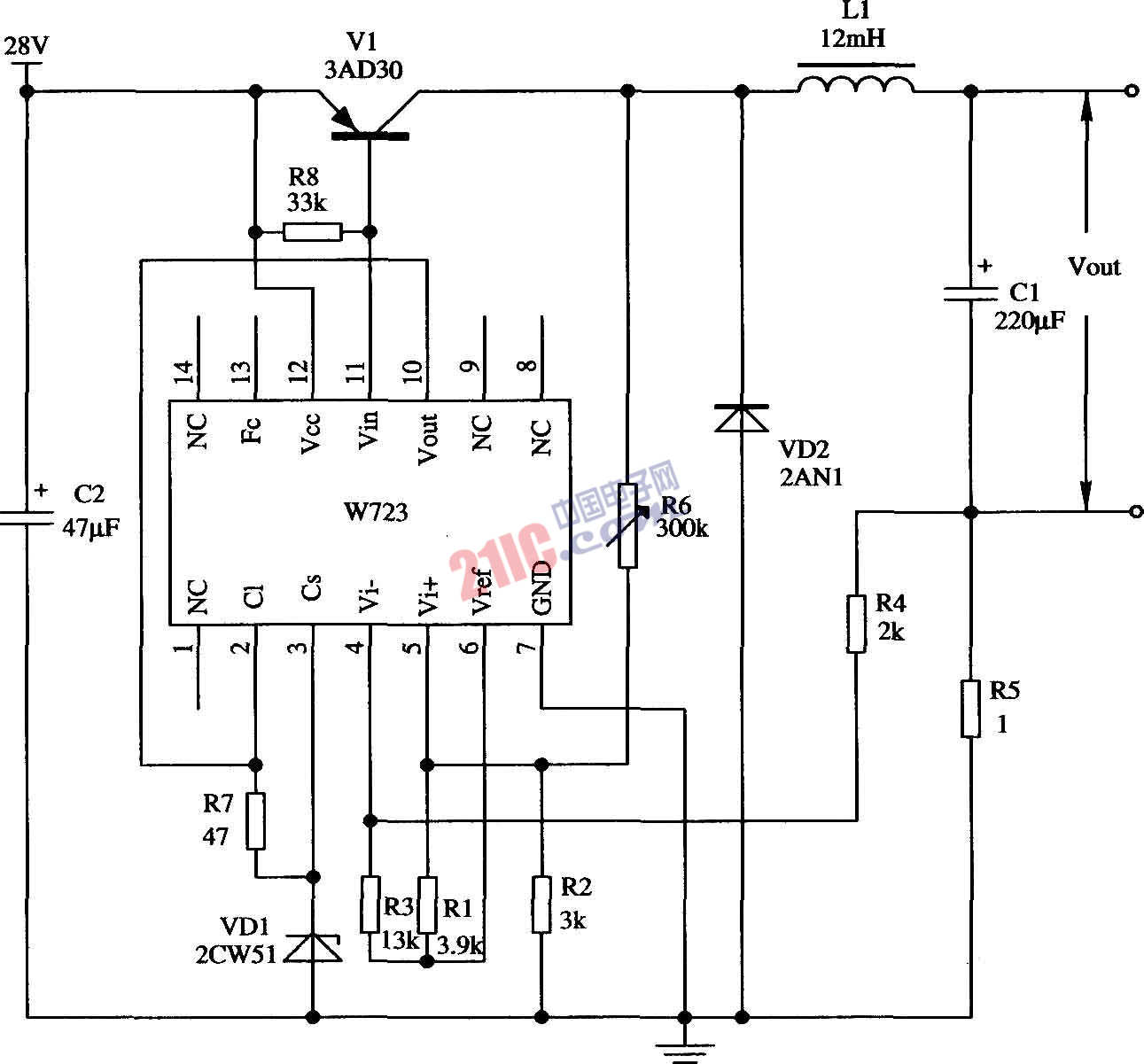

如圖所示是用W723多端可調式正集成穩壓器組成的固定電流開關穩壓器應用電路，輸出電流l A。圖示電路中，W723的參考基準電壓(約7．2 V)通過Rl、R2分壓使大約3 V的電壓加至同相輸入端，同時還經過電阻R3、R4分壓后加至反相輸入端，R4的低端又和分流電阻R5相連。當反相和同相輸入端近似平衡時，分流電阻R5上的壓降為1 V左右。R6用于調節輸出紋波電流的極限值。如果要求最大輸出紋波電流為30 mA，則調節R6使滯后電壓為30 mV即可。當電路的反饋回路要求增加電流時，穩壓單元的輸出級導通，并使12 mA的電流脈沖進入W723的Vin端，驅動晶體三極管V。穩壓二極管VDl用來偏置穩壓單元的輸出級，而二極管VD2是用來消除反向尖脈沖的。電容C1和電感L組成濾波器，以便平整開關輸出波形。電路的最高工作頻率取決于負載的大小，其值一般為20 kHz。

?

?
