電源電路恒流源電路

采用恒流源完成電平位移電路圖

采用恒流源完成電平位移電路圖
提問者：77uufuwr 地點：- 瀏覽次數：11837 提問時間：08-03 21:43
我有更好的答案
提 交
1條回答
jsvuweur 08-07 07:02

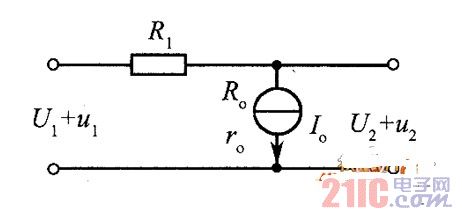

如圖所示為恒流源電平位移電路。



圖 恒流源電平位移電路


由于恒流源的直流內阻Ro很小，交流內阻ro很大，R1》Ro和R1《ro時，輸出端的直流電平U2比輸入端的直流電平U1降低很多，即U2《U1。而輸出端的交流電壓u1只比輸入端的交流電壓u1減小很少，即u2≈u1。所以，滿足了在不損失交流電壓的情況下降低了直流電平。
