巴特沃斯帶通濾波電路：

模擬濾波器在測試系統或?qū)Ｓ脙x器儀表中是一種常用的變換裝置。例如：帶通濾波器用作頻譜分析儀中的選頻裝置；低通濾波器用作數字信號分析系統中的抗頻混濾波；高通濾波器被用于聲發射檢測儀中剔除低頻干擾噪聲；帶阻濾波器用作電渦流測振儀中的陷波器等等。
下面就在低頻高階濾波電路中應用較多的巴特沃斯濾波器的設計交流下自己的做法。

本設計只討論有源帶通濾波器的設計，因為帶通包含了低通和高通的電路，暫不分別討論。

設計中運放選擇TI產品典型的通用雙放LM358，LM358里面包括兩個高增益、獨立的、內部頻率補償?shù)碾p運放，適用于電壓范圍很寬的單電源，而且也適用于雙電源工作方式，特點方面具有低輸入偏置電流、低輸入失調電壓和失調電流，它的共模輸入電壓范圍較寬，差模輸入電壓范圍等于電源電壓范圍，單電源供電電壓3-32V，雙電源供電±1.5-±16V，單位增益帶寬為1MHz，適用于一般的帶通濾波器的設計，同時具有低功耗的功能，對于設計階數相對高一些的帶通濾波器的話，可以選用TI的四運放LM324，其性能與LM358大體相同，應用起來節省空間。對于運放的要求此設計不是特別高，只要運放的頻率滿足低通的截止頻率即可，如果精確度要求高的話那么首先運放的供電電壓要足夠穩定，或者選擇精密運放，如TLC274A，否則通用的即可，例如推薦TI的LM224四運放。

巴特沃斯帶通濾波器幅頻響應在通帶中具有最平幅度特性，但是從通帶到阻帶衰減較慢，如果對于過渡帶要求稍高，可以增加階數來實現，否則改選用切比雪夫濾波電路。

下面討論設計兩種帶通濾波器，其一為二階低通濾波器和二階高通濾波器組成的四階帶通濾波器，如下圖：

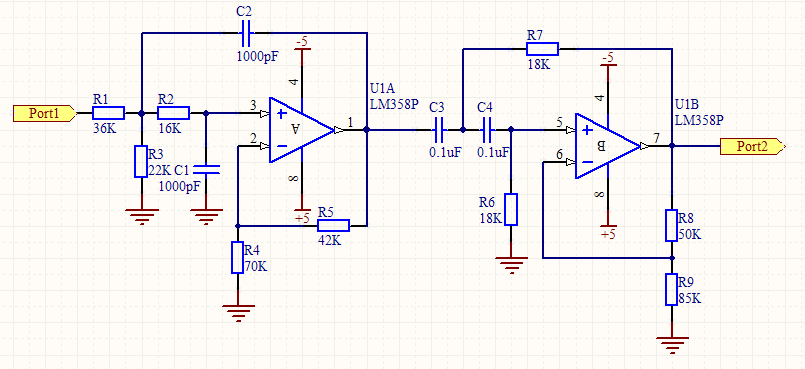

圖1 四階帶通濾波器

參數選擇與計算：

對于低通濾波器的設計，電容一般選取1000pF，對于高通濾波器的設計，電容一般選取0.1uF，然后根據公式 R=1/2Πfc計算得出與電容相組合的電阻值，即得到此圖中R2、R6和R7，為了消除運放的失調電流造成的誤差，盡量是運放同相輸入端與反向輸入端對地的直流電阻基本相等，同時巴特沃斯濾波器階數與增益有一定的關系（見表1），根據這兩個條件可以列出兩個等式：30=R4*R5/(R4+R5)，R5=R4(A-1),36=R8*R9/(R8+R9)，R8=R9(A-1)由此可以解出R4、R5、R8、R9，原則是根據現實情況稍調整電阻值保持在一定限度內即可，不要相差太大，注意頻率不要超過運放的標定頻率。

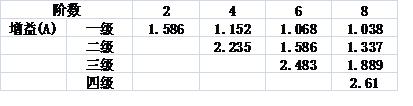

表1 巴特沃斯低通、高通電路階數與增益的關系

其二是二階有源帶通濾波器，只用一個放大區間，如下圖：

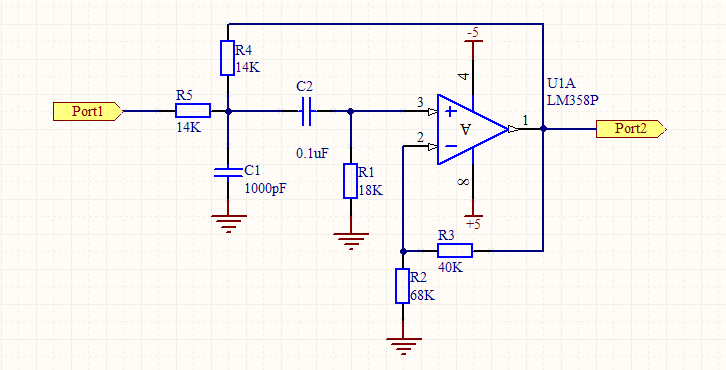

圖2 二階帶通濾波器

原件參數的選取和計算同上方法。

關于電容的選擇也可以用以下作為參考：

表2 二階有源濾波電容的選擇

兩種設計最終對比，前者有更好的濾波效果，過渡區較短些，階數對濾波器的性能有明顯的影響，為了加強對比，將圖2所示兩個模塊級聯起來，濾波效果和圖1大體相同，這兩種設計在實際的低頻濾波中都是可行的。
