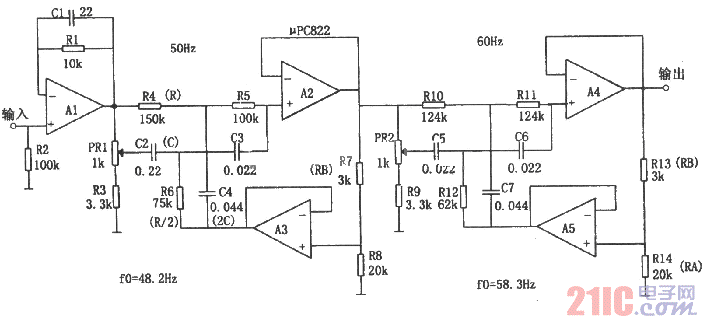

下圖所示是一電源頻率噪聲濾波電路。該電路是一種雙T濾波器，可用來在放大(如傳感器等)微弱信號時，對混入的50Hz(或60Hz)電源頻率的噪聲進行濾出。若僅采用RC元件組成此類濾波器，其Q值一般較低，并具有寬帶特性的衰減特性。采用運放并加正反饋就可提高Q值。設此時的Q值為Q'，則Q'=Q/(1一K)，式中，K=RA／(RA+RB)。改變系數K就可使Q值增大。電路的諧振頻率為fo=1/2πRC，正反饋元件為R／2和2C?？紤]到使用電容其特性的分散性，一般諧振頻率要設低一些，然后用電位器PR1和PR2把頻率調整到50Hz(或60Hz)。調整時，輸入50Hz(或60Hz)正弦電壓，調整PR使其通過濾波器的輸出電壓最小。采用這種濾波器時，若輸入的電源噪聲不是正弦波，就會有高頻分量通過濾波器。交流電源中高次諧波一般是3、5、7等奇次諧波，可通過接入低通濾波器濾出這些諧波。
