晶閘管交流自動調壓穩壓電路圖

晶閘管交流自動調壓穩壓電路圖
提問者：st94wo 地點：- 瀏覽次數：7669 提問時間：07-09 19:58
我有更好的答案
提 交
1條回答
萌的想要飛 07-12 12:29

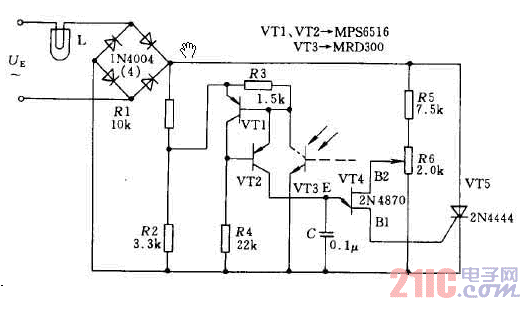

如下圖中電路中為了穩定投影燈L的亮度，采用晶閘管交流自動調壓電路。為此從交流橋路的一條對角線上接入晶閘管T5。其觸發脈沖由單結晶體管VT4產生。晶體管VT1、VT2和光敏三極管VT3起等效電阻作用。當投影燈的光線因電源是變化而變化時，光敏三極管的阻值變化，控制單結晶體管的電壓相位也發生變化，從而使觸發晶閘管的脈沖相位移動，增大或減小晶閘管導通時間，使L上的電壓近似保持不變，投影燈的亮度也近似保持不變，使光線穩定。
