電子電路plc編程入門

PLC輸入、輸出端的接線b

PLC輸入、輸出端的接線b
提問者：osjnswai1983 地點：- 瀏覽次數：9480 提問時間：04-03 18:54
我有更好的答案
提 交
1條回答
szchangjiang 04-12 03:54



PLC輸入、輸出端的接線

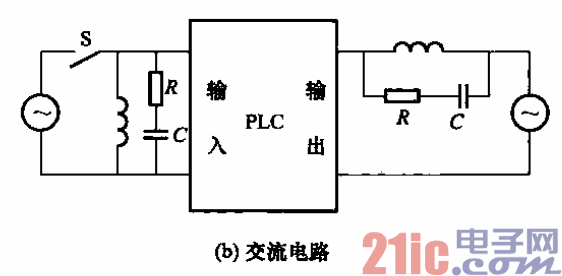

??? 當PLC輸入端或輸出端接有感性元件時，應在它們兩端并聯續流二極管（直流電路）

或RC電路（交流電路），以抑制電路斷開時產生的過電壓對PLC的影響，如圖所示。

圖中t電阻R可取51～12002,電容C可取0.1～0, 47yF。


?
