電子電路plc編程入門

PLC的1-O連接圖

PLC的1-O連接圖
提問者：www12212 地點：- 瀏覽次數：4215 提問時間：08-28 15:12
我有更好的答案
提 交
1條回答
罕井雅直 08-28 23:03

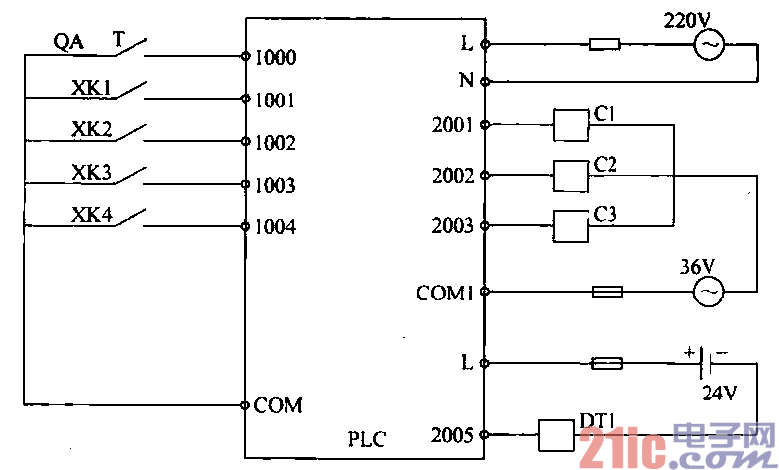

PLC選型與1/0分配根據對

被控對象控制要求的分析，PLC控制系統的I／O點數應為：5點輸入．4點輸出。輸入謾備包括：起動按

鈕QA．限位開關XK1，XK2、XK3、XK4;輸出設備包括：電動機接觸器Cl<正轉）、C2（反轉）、C3

可見，本例的工藝過程較為固定，且PLC的1/0點數較少，可考慮選擇整體式PC，如選用ACMY-

5256型PL-C，其I/O的連線與地址分配
