控制過程分析輸電線路

j相自動重合閘裝置的控制過程

??? (2) PLC型號選擇和1/0定義

? 根據實際應用的需要，自動重合閘裝置的控制器可選擇OMRON公司的小型PLC，輸人為12點，輸出

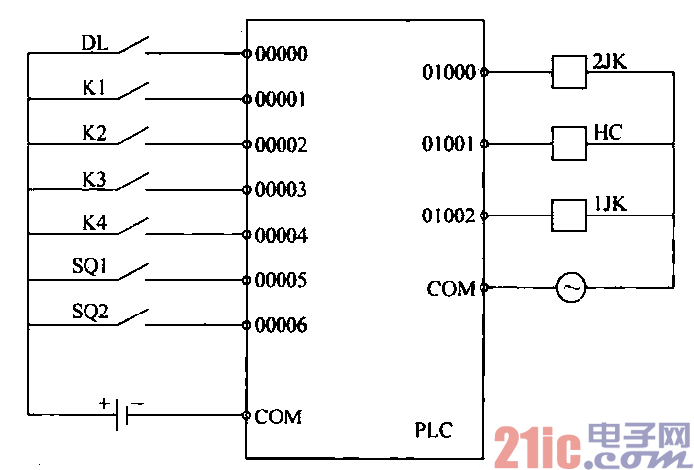

為8點，電源電壓AC100—240V。PLC的I/O端子定義見表26-3，外部接線如圖26-7所示。PLC的輸入

端接控制開關K（其節點有Kl、K2、K3、K4）、合閘壓力閉鎖開關SQ1、分閘壓力閉鎖開關SQ2、斷路器

輔助觸點DL。輸出端接斷路器合閘接觸器HC、加速跳閘接觸器1JK、跳閘閉鎖接觸器2JK。
