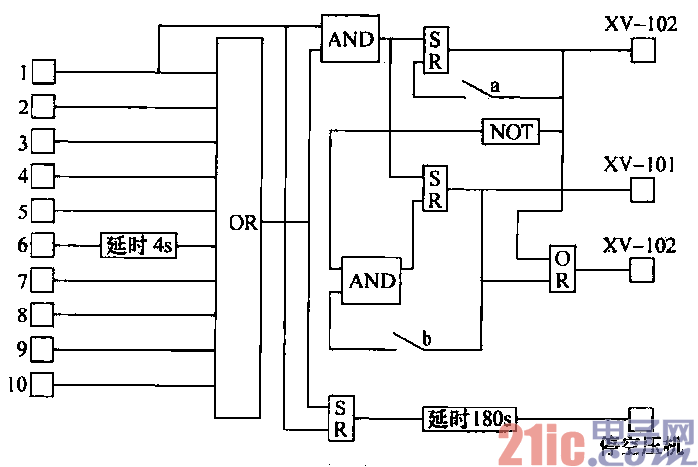

按照上述要求，可以畫出控制關系結

構，

??? 其中圖中標號a，b及i—io是輸入信號，含義如下：a：PV-102的復位按鈕；b：XV-101的復位按

鈕；1：空氣壓縮機停；2：中央控制室緊急停車；3：氨過熱器出口氣氨溫度超低l 4；氧化爐鉑網1溫度

超低；5：氧化爐鉑同1溫度超高；6：氨過熱器出口氣氫溫度超低；7：氨／空比超高；8：氨／空比超低；

9：氧化爐鉑網2溫度超高；10：氧化爐鉑網2溫度超低。

??? PV-102為氨過熱器出口氣氨閥，xV-lol為氨過濾器前聯鎖

快關閥，XV-102為氨過濾前遙控放空閥。

??? (2) PLC選型為實現常壓法硝酸裝置在生產過程中的聯鎖

報警控制功能，考慮到系統的要求，采用西門子S7-200系列PLC

作為控制器。它具有結構緊湊、體積小、重量輕、功能強等優

點。PLC啦輸入電源由外部24V直流電提供，輸出則全部采用繼

電器型。兼顧到其他一些信號的輸入輸出及以后擴展應用，共設

計輸入節點30點和輸出26點（其中CPU模塊上輸入14點，輸

出10點）。
