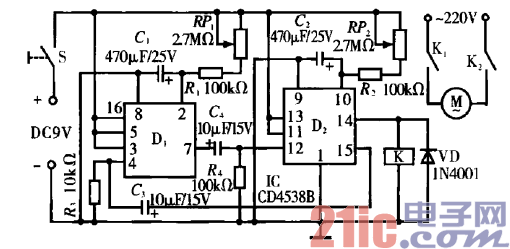

電路工作原理：圖中l(wèi)C型號為CD4538B，內部含有兩個相

同且相互獨立的單穩態觸發器D．和D2，它們與外圍元件連接成

一個多諧振蕩器。其輸出端14腳為高電位時，繼電器K得電吸

合，用電器通電工作；反之，當輸出端為低電位時，K則失電釋

放，用電器斷電停止工作。輸出端高低電位轉換時間的長短（用

電器的通電、斷電時間長短）分別通過電位器RP,和RP2進行調

整，其中RP,作通電時間調整用，RP，作斷電時間調整用，通

電、斷電時間的長短（分別約30 min）可各自獨立調整互不影

響，因而使用十分方便。接通電源開關S，用電器M即可按照設

定的通電、斷電時間周期間歇自動運轉。
