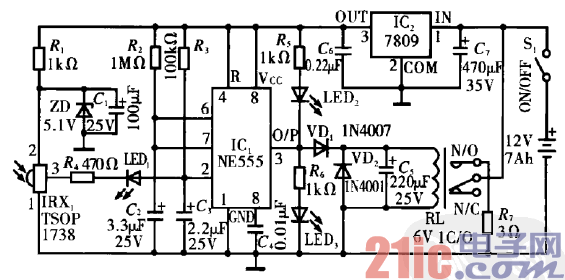

電路工作原理：在正常情況下Ic,的輸出為低電位，綠色

LED,發光，紅色LED3不發光，這表示點火電路處于待機狀態。

如果這時按下遙控器上任何一個按鍵，紅外線接收器模塊1RX，

( TSOP1738)就輸出信號，其輸出腳3經兄和LED．后觸發單穩

電路Ic,，其輸出變?yōu)楦唠娢唬⒕S持一個單穩周期，其長度為

1.1×R2×C2。對于圖中元件值來說，單穩周期長度約3.5 s，這

足以使繼電器RL吸合，同時使紅色LED，發光而綠色LED：熄

滅。紅色LED3發光表示爆竹即將起爆。
