遙控風扇轉速調節器電路

遙控風扇轉速調節器電路
提問者：通信小學生 地點：- 瀏覽次數：7677 提問時間：09-29 11:57
我有更好的答案
提 交
1條回答
60user99 10-05 03:36

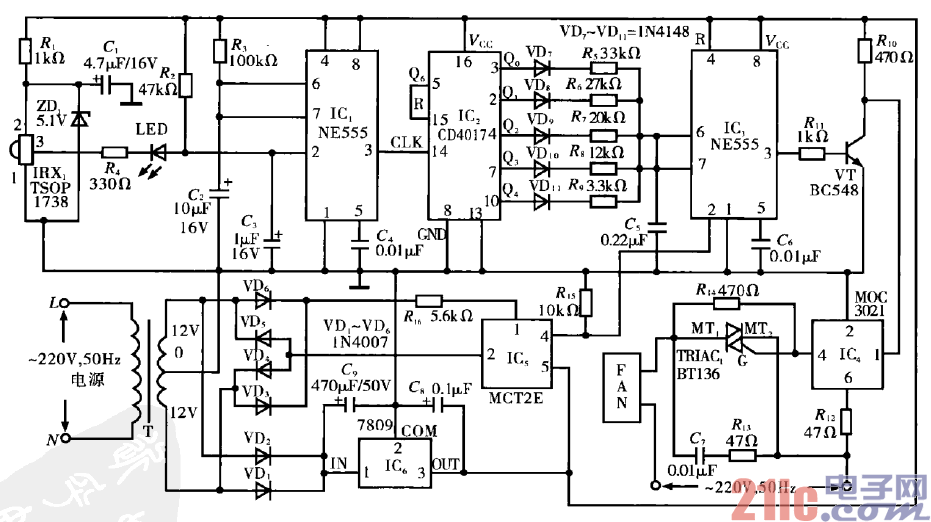

電路工作原理：電路用TSOP1738紅外線接收模塊來接收遙

控器送來的紅外信號。用穩定的9V供電，220 V交流電源經變

壓器T降壓，再經VD，、VD2全波整流，用穩壓芯片7809穩定成

9V。遙控器上的任何按鍵都可用來控制風扇速度。紅外線接收

模塊輸出的脈沖經R4和LED后作為定時器芯片NE555 (IC．)的

觸發信號。Ic,連接成單穩工作模式，為十進制計數器芯片

CD4017 (lC2)的時鐘信號提供時延。
