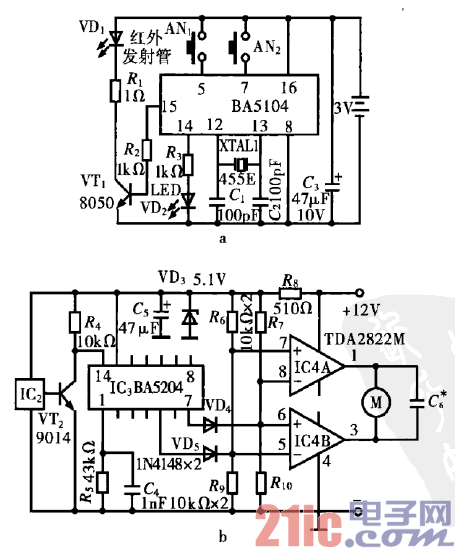

電路工作原理：圖a是紅外線遙控發射器電路原理圖，

電路使用BA5104編碼芯片，元器件規格已在圖中標注，工作原

理較簡單，此處不贅述。圖b是紅外線接收、驅動電路，

IC3是與Ic,配套使用的八路紅外線遙控譯碼集成電路，僅利用了

其中的兩路非保持輸出。工作時，按下AN，后，VD，發射出編碼

后的紅外線，IC2將接收到的紅外線信號放大、反相后送到IC，解

碼，使IC3的5腳輸出高電平至TDA2822M的5、7腳，使5、7

腳的電位高于6、8腳電位，IC。輸出端l腳為高電平，3腳為低

電平，驅動電動機M旋轉。設此時電動機轉向?yàn)檎D(zhuǎn)，那么不難

分析，按下AN2后，IC3的7腳輸出高電平時電動機M將反轉。
