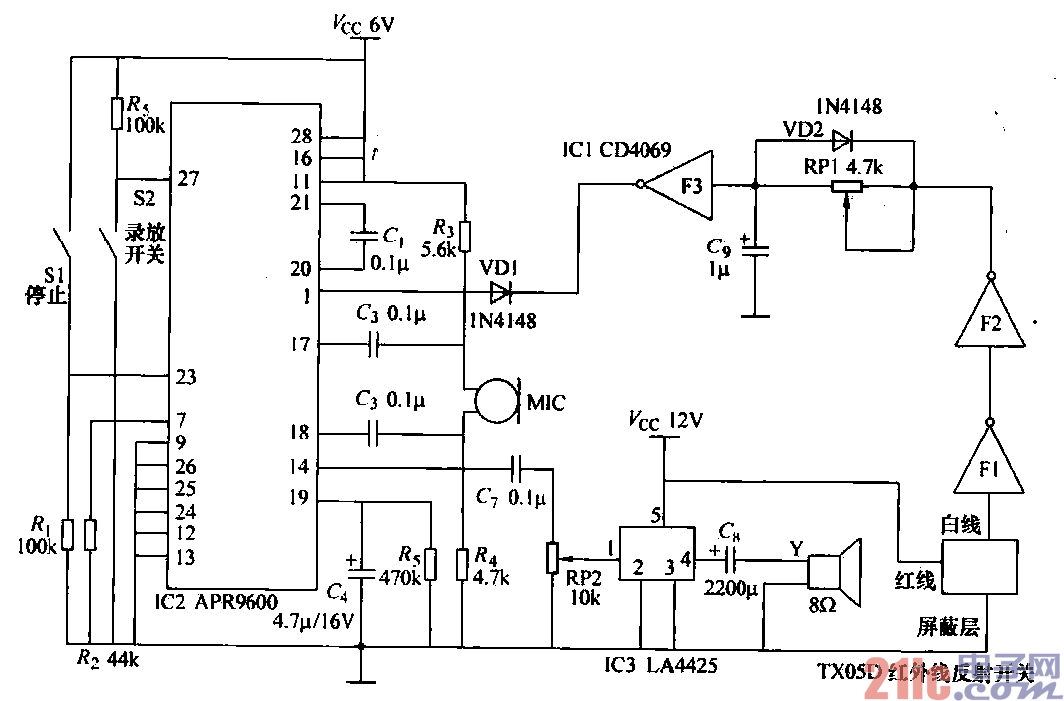

紅外線語音控制電路? 圖中的TX05D是紅外線發射、反射檢測開關，體積僅為32mm×

17mm×48mm，模塊的輸出是一根一米左右的雙芯屏蔽線，其中紅線接正電源，白線為輸出，屏蔽層銅網

接地。它的優點是工作可靠、檢測距離比較遠。當工作電壓為12V時，檢潞距離可以在20—lOOem之間可

調，也可以根據促銷現場的實際情況調整動作距離。使顧客接近到商品一定距離內，顧客的身體將IX05D

發射的紅外線光束反射到紅外線接收三極管內，TX05D動作，輸出高電平。通過非門Fl、F2反相及電平

整形后由電位器RP1向G充電，充電電路的時間常數約3s左右?？梢酝ㄟ^調整RP1改變延時觸發時間，

如果顧客只是從商品前方經過，因為停留的時間小于3s．C9兩端的電壓還未達到F3的翻轉電平時，F(xiàn)2已

經變成低電平，G兩端的電壓被二極管VDZ瞬間釋放掉。當顧客停醑時間超過3s時，F(xiàn)3翻轉輸出低電平

觸發語音電路APR9600工作，VD1為反相隔高二極管。

?
