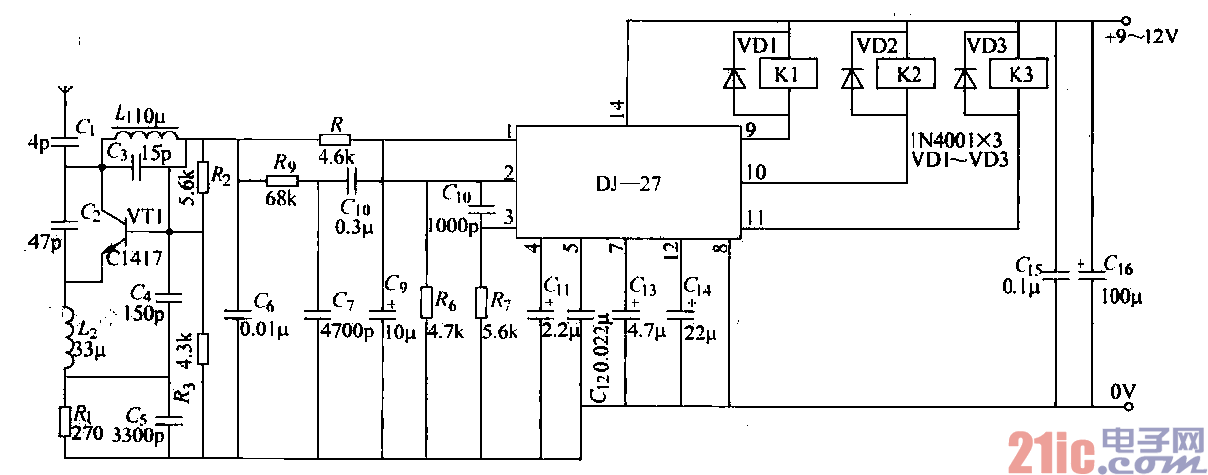

?(2)接收電路接收電路由晶體管VT1及G、cI、Ll、L2和C3等組成超再生檢波電路，如圖7-16所

示，把天線接收的高頻信號中的調制方波信號榆出，送往DJ-27接收專用電路引腳@輸入放大和比較判斷。

VT1的電源由DJ-27的引腳①據供約5v電壓，產生超再生振藹，調整Ll使振蕩頻率接近發射機和接收機

的載頻頻率27MHz。在這兩種頻率的差額差拍作用下，在甬上產生出調制方渡信號，先經G、C。R6濾

除高頻成分，再經c6耦合隔斷直流．cl。進一步濾波后加入DJ-27的弓}腳②。在DJ-27內部經過放大、比較

判斷后由引腳⑨、⑩、@輸出。

??? 當7-16圖中的S1、S2斷開，不發射信號。接收電路中DJ-27的引腳⑨～@開路，Kl、K2、K3不接

通，機器人不工作。Sl閉合，發射控制信號，DJ-27的引腳◎輸出低電平，引腳⑩、@開路，繼電器K1

吸合，接在機器人身上的Kl常開觸點閉合，機器人開始動作。同理．S2閉合，DJ-27的引腳⑩輸出低電

平．K2閉合，引腳⑨、⑩開路，機器人動作。Sl、S2同時閉合，DJ-27的引腳@輸出低電平，K3閉合，

引腳⑧、⑩開路，機器人動作。

??? (3)機器人驅動驅動系統是機器人的手和腳．即運動機構和執行機構的基本組成部分。驅動系統的

設計與制作是比賽機器人謝意與實踐的重要內容。它的任務不僅是向機器人傳遞動力，而且要提供準確的

運動定位和靈活的操作，是機器人制勝的法寶之一，因此其重要性是不言而喻的。通常機器人驅動有電氣、

液壓、氣壓三種方式。其中以電氣驅動最常見，它按供電的方式叉可以分為直流電動機和交流電動機。機

器人比賽規則通常規定采用電池供電，即直流電，幾乎所有的比賽機器人都是靠直流電動機驅動的。
