無線遙控對操作設備的要求較高，本節以遙控距離為1 000m的三通道IC型無線遙控器為例，對無線

遙控收發裝置作一介紹。它可對三種電器設備同時遙控，電路簡單可靠，制作方便。

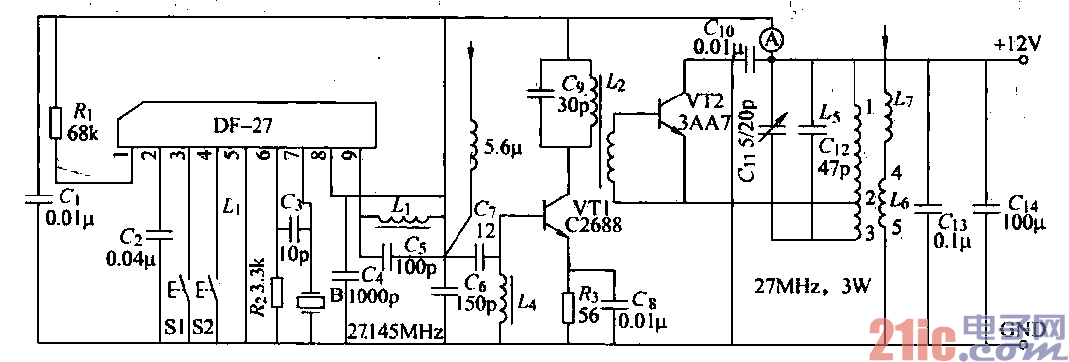

??? (1)無線遙控發射電路罔7-15是發射機電路。它由主振電路和高放電路組成。DF-27是無線遙控器

專用發射器件，采用單列封裝9腳集成電路，允許最大功耗為600mW、最大空載電流18mA、9—12V直流

供電。在外部開關的控制下，產生受一定對應占空比方波調制的高頻27MHz間歇波信號。DF-27內部由調

寬（占空比）電路、方波發生電路、高頻振蕩( osc)電路、調制電路以及高頻功率放大電路5個部分組

成。調寬（占空比）電路由電流密勒電路(DF-27內部)和開關電路構成，引腳③與引腳④外接按鈕開關

Sl、S2，根據開關的不同操作來改變內部開關電路的狀態，從而改變引腳②外接定時電容C2的充、放電

電流比，引腳①外接定時電阻尺，。

??? 高頻振蕩頻率由引腳⑥、⑦外接選頻元件晶振(B)的參數決定，通常采用晶體振蕩于127MHz的載

波信號。調制電路是一種開關電路，載波信號受方波控制，然后送到高頻功率放大器放大后，由引腳⑧將

高頻信號發射出去。

??? 當按鈕開關Sl相S2處于斷開狀態時，方波發生電路輸出低電平“O”，無調制狀態。載波信號贏通混

合電路開關到高頻功放電路，‘故這時引腳⑨輸出等幅高頻渡。對應于其他三種開關組合狀態，引腳⑧輸出

占空比分別為z5%、75%和50%間斷高頻波群信號。
