檢測電路數據采集電路

ISO100構成的數據采集系統的多通道隔離可編程增益放大器電路圖

ISO100構成的數據采集系統的多通道隔離可編程增益放大器電路圖
提問者：60user156 地點：- 瀏覽次數：2310 提問時間：09-29 00:30
我有更好的答案
提 交
1條回答
411easddzf 10-04 09:49

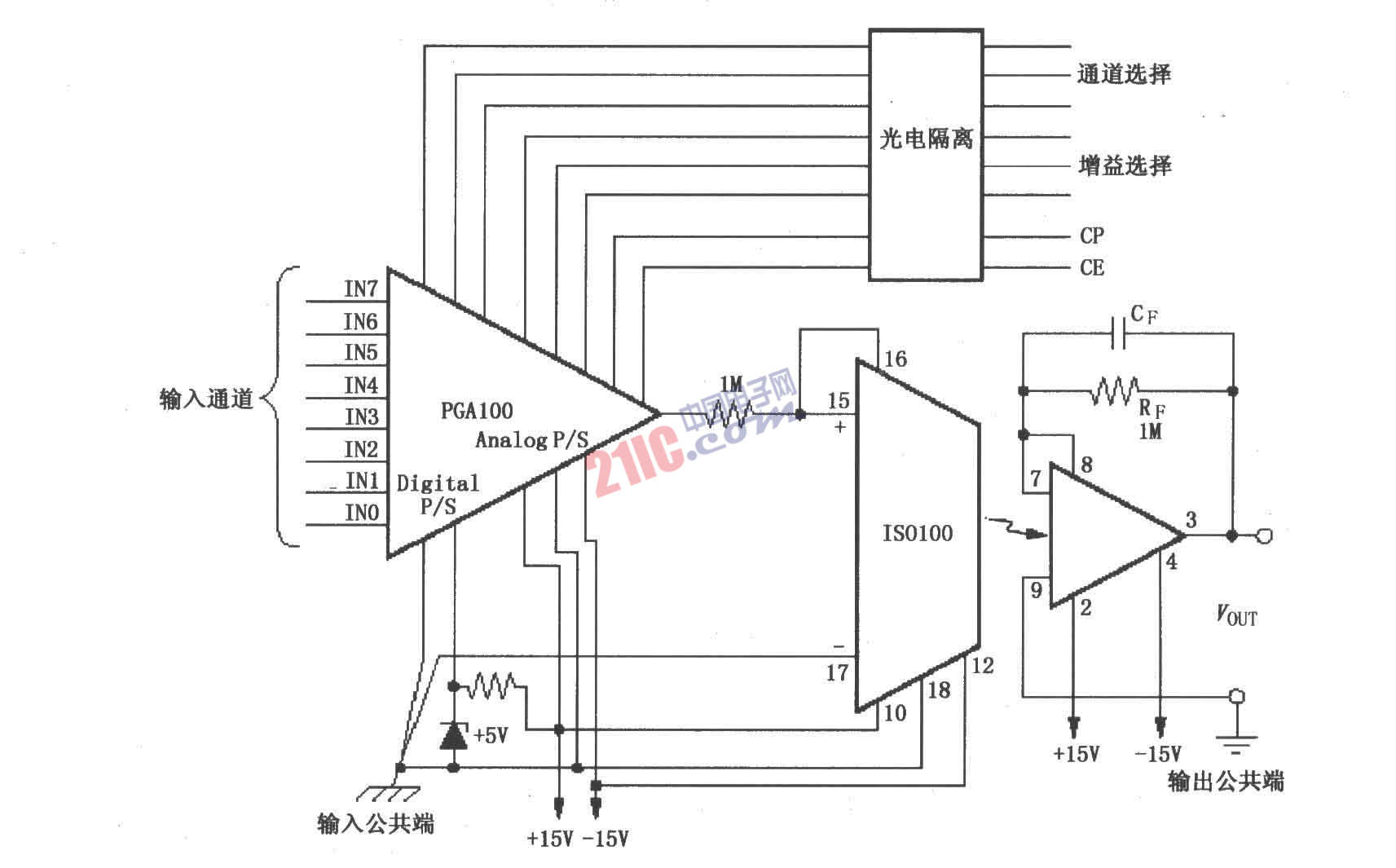

如圖所示為由ISO100構成的數據采集系統的多通道隔離可編程增益放大器，由光電耦合器、可編程放大器PGA100和隔離放大器ISO100組成。光電耦合器將三路通道選擇及三路增益選擇耦合到可編程放大器，三路通道選擇可選23=8路信號。數據采集系統輸入8路信號，由PGA100選擇放大后輸出到隔離放大器，經ISO100隔離放大后輸出。由于采用多種隔離措施，所以圖中所示電路有極好的抗干擾性能，可用于噪聲大的應用場合(如工業現場信號采集)。

?

ISO100構成的數據采集系統的多通道隔離可編程增益放大器電路圖

?
