檢測電路耦合電路

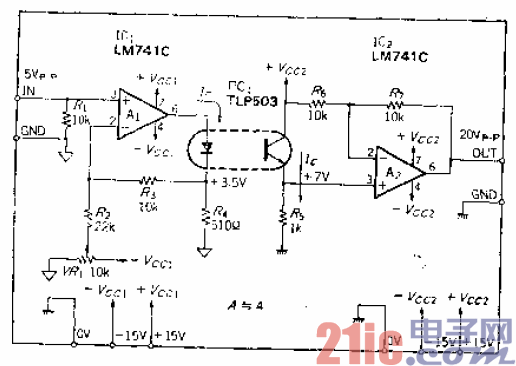

光耦合簡易隔離放大器

光耦合簡易隔離放大器
提問者：hgjhgd 地點：- 瀏覽次數：10336 提問時間：05-04 07:40
我有更好的答案
提 交
1條回答
hvyweyrrwwrr 05-07 01:03



由于LED及光電晶體管的光耦合輸出、輸入特性不好，

所以把直流偏置調節到線性范圍的中部，可變電阻VRi用來

確定偏置，調節該電阻直到輸出級波形失真最小為止．DC

偏置和輸人信號疊加，控制光二極管的正向電流，應使OP放

大器Ai以恒流方式驅動發光二扳管．在光電晶體管的輸出

端，由置‘將射極電流轉換成電壓
