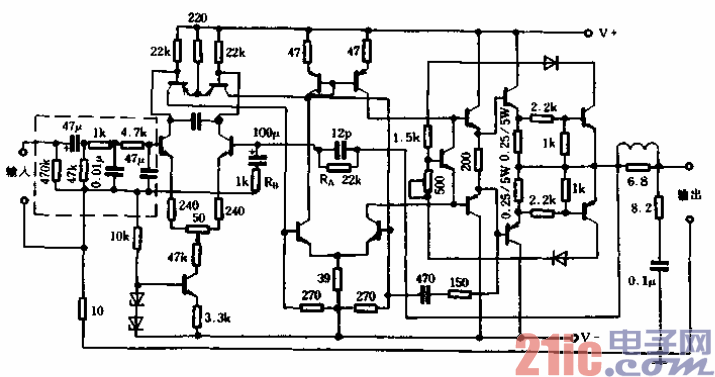

該電路采用全晶體管，目的是為了克服以上兩種電路的缺點，采用三級

差動放大是為了減少功放失真度早我們知道：閉環放大電路輸出與輸人的關系公式為：

??? i1- KKoFF1

??? 瓷一凳（1一RoF J

式中Ux, U.t分別為輸出，輸入電壓，RA、RB見圖4一¨所示中的負反饋電阻，F(xiàn)為電壓反饋

系數，Ko為開環放大倍數。

??? 由公式可見：當開環放大倍數K。越大，則l/KoF項越小，Ux與U$r之比U c/U,.r項則接近

R^/RB項，就是說失真越小。因此，在每級放大倍數相同的情況下，三級差放的功放要比只有‘

一級或二級差放的功放失真率要小得多。

??? 為了消除在較深反饋下的瞬態失真，本電路采用了如圖中虛線方框內組成的低通濾波網

絡以及在輸入端與電路地線之間接人一只locl1電阻，有效地抑制了辟態失真。該電路在

loow輸出時，失真率低于0.ooz%，互調失真低于0.003%，頻響為10Hz~ 68kHz.
