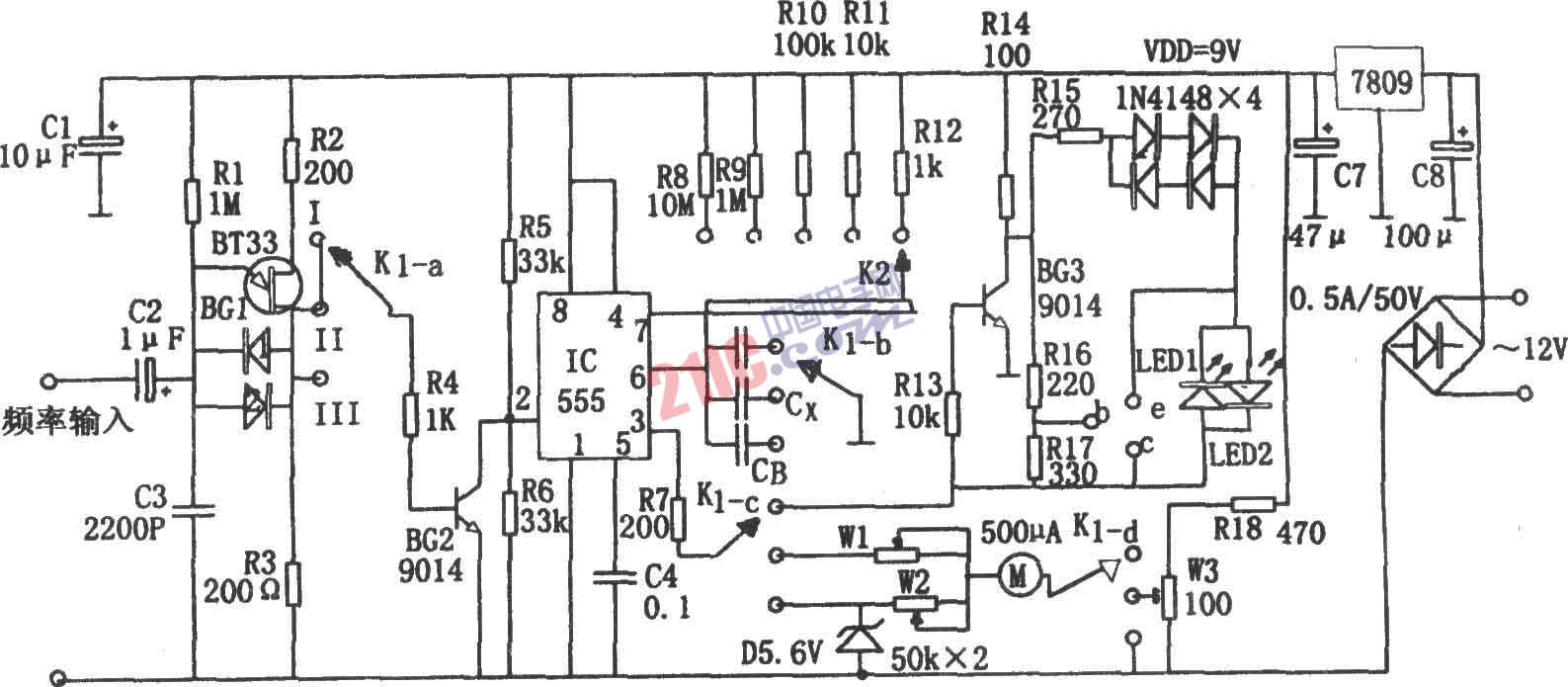

如圖所示為電容、頻率、晶體管在線檢測電路。本檢測器對電容、頻率、晶體管進行檢測時可通過調節預置開關K1來轉換。?將K1置于II可檢測電容。555和R8～R12及待測電容Cx組成單穩定時電路，Cx容量越大，則脈沖越寬，即td=1.1(R8～R12)Cx越長，電流平均值越大，相應表頭的指示越大。電路中BG1為單結晶體管，其與R1、C3組成弛張振蕩器，其輸出的振蕩脈沖信號作為IC的觸發脈沖。將K1置于III可進行頻率測量。此時單穩電路IC輸出td'=1.1(R8～R12)CB的定值寬度的信號。輸入信號的頻率越高。IC被觸發的次數越多，則電流平均值越大，相應表頭指示也越大。將K1置于I可進行在線晶體管測試。該原理類似于檢測電容。電路中晶體管BG1完成正負電源的轉換。隨著IC輸出高、低電平的交替變化，若發光二極管LED1、LED2依次發光，則說明晶體管是好的，否則晶體管是壞的。
