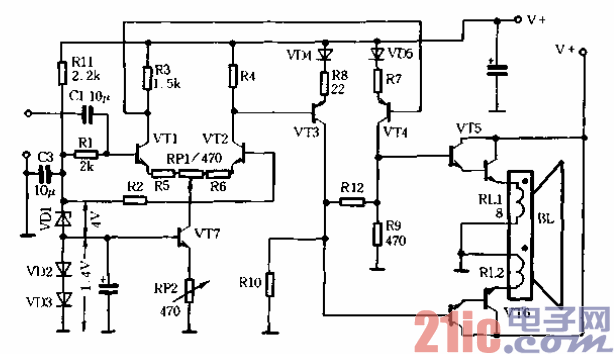

VT1、VT2構成差動式輸入級．VT7是它的恒流源。R1、

VDl, VD2. VD3, RP2共同決定輸入緩和整機的靜態工作點。輸入級的兩輸出端直接與電壓

放大級VT3，VT4的基極相連。功放級VT5VT6采用兩只相同的導電極性的達林頓NPN

三極管，兩管基極分別直接與電壓放大級VT3, VT4的集電極相連o VT3. VT4. VT5. VT6

均被偏置于甲乙類工作狀態，BL是雙音圈揚聲器，兩音圈阻抗相等，以相反的相位分別直接

與功放級VT5，VT6的發射極串聯。

??? 當輸入信號輸入正半周時，根據差分放大電路原理：VTl,VT 2兩管集電極輸出信號電

壓大小相等，極性相反。lcl增加，集電極負載電阻R5上的電壓降增加，VT3發射結正向偏

壓增加，lcz降低，集電極負載電阻R4上的電壓降減低，VT4發射結正向偏壓降低口因此，

VT4截止。VT3導通，集電極電流隨輸入信號而變化，經功放管VT5進一步放大后t，rE流過

雙音圄揚聲器的RI_1音圈，在它上面得到相應的正半周，推動揚聲器紙盆向外運動（設向外）o

當輸入信號輸入負半周時，VT3截止、VT4導通，集電極電流隨輸入信號而變化，經功放管

VT6進一步放大后流過雙音圈揚聲器內的RL2音圈。在它上面得到相應的負半周，推動揚聲

器紙盆向內運動（RI.1 .RI.2相位相反）口這樣雖然兩只功放晶體管分別在不同的半個周期內導

電，各輸出半個信號周期，但在雙音圈揚聲器上就直接合成一個完整的信號周期，同時完成

電聲轉換。
