熱繼電器在長期通電過程中易出現熱老化現象，使其動作特性改變。要保持特性的一致性和穩定性，

一個最重要的措施就是對熱繼電器進行定期檢測。

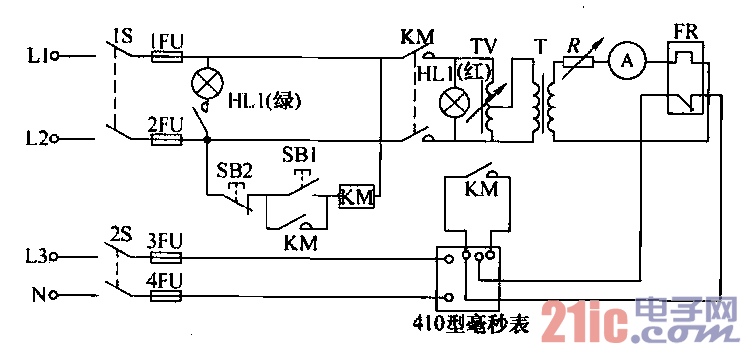

??? 熱繼電器檢測儀如圖5 40所示，它

主要由調雁器TV、降壓變壓器T、滑線

電阻R、410型毫秒表等元器件組成。

??? 三相雙金屬片(熱繼電器FR)應串

聯起來，接入試驗回路。檢測前，先檢

查熱繼電器的刻度電流與電動機的額定

電流(IN)是否相符。然后給熱繼電器

通以1. 05A（額定電流，通過調整R實

現）．檢查其同步性，即三相雙全屬片是

否同時接觸。如不同步，則用平口鉗鉗

住雙金屬片與支架點焊處，來調整同步性。同步性調好后，首先做起動試驗，給熱繼電器FR通以61N的

電流．它在5s內不應動作}其次做運行試驗，使熱繼電器加熱到穩定熱態，過30min后，慢慢地調節R，

使FR動作，再稍往回旋一點，使FR觸點斷開；再將試驗電流提高到L 21。，此時應在20min內動作。這

樣，熱繼電器的整定校驗方告結束。

??? 調整檢測時應注意以下兩點：1）不允許用鉗子鉗彎雙金屬片，以免影響保護的穩定。2）檢測連接導

線應有足夠的截面積，以免影響動作時間。

?
