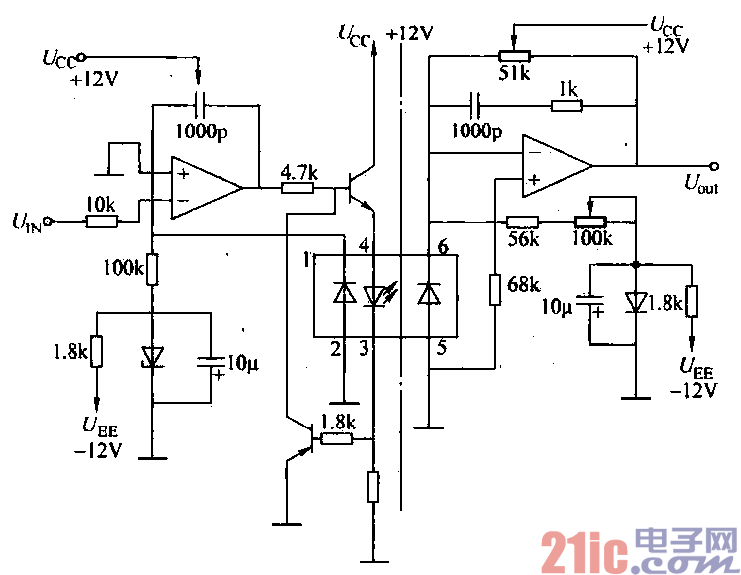

光耦臺器在心電圖儀上得到普遍應

用，如圖5-29所示就是一種典型電路。

??? 圈中的①、⑥腳應該接正；②、⑤

腳接負，不要弄錯。從圖5-29中可以

看到，點畫線舳左側是控制回路，信號

輸入給③、④腳的發光管；①、⑦腳的

光敏管受光后，輸出信號與UIr.a一起輸

入到運算放大器，這個反饋信號對線性

光耦合器的線性及減小溫漂均有幫助。

點畫線的右側是電路的主回路，發光管

發出的光信號被①、②、@、⑥腳接

收。⑤、⑥腳的輸出信號經運算放大囂。

放大后輸出，它控制后級電路。

??? 線性光耦臺器已在心電圖儀中得到

成功的應用，并且還在變換器等儀表中

逐步推廣應用。
