紅外線人體探測器采用紅外線傳感器，能以非接觸形式檢測出物體放射出來的紅外線能量變化，并將

其轉換成電信號輸出。它的封裝通常有金屬封裝及塑料封裝兩種形式，熱釋紅外線傳感器從內部結構上區

分，有單元件和雙元件兩種。雙元件型接收波長為6.5—14ym．適用于舫盜系統人體感應。單元件型接收

波長為1—20ym，適用于溫度遙感，但同樣可應用于防盜及自動控制系統。

??? 為了提高熱釋紅外線傳感器的接收靈敏度，通常在傳感器前外加菲涅耳透鏡，使得大量的紅外線光脈

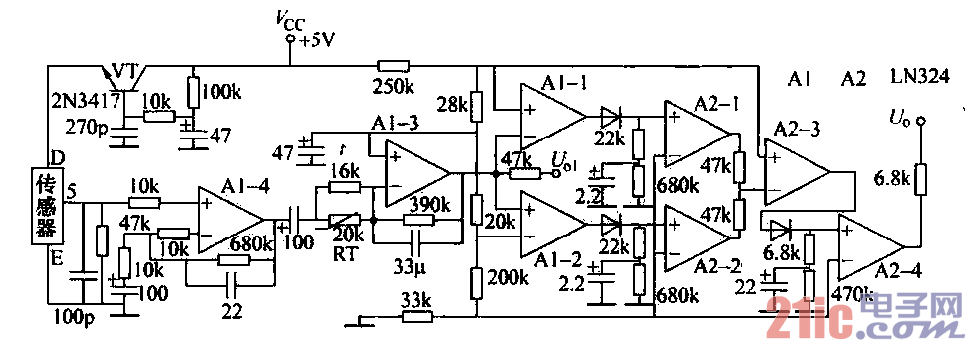

沖進入熱釋紅外線傳感器，提高控制距離，一般可達lOm以上。如圖所示是一個雙脈沖紅外線人體探

測器。這個電路采用雙元件型熱釋紅外線傳感器作為電路的探測器，當探測器接收到人體信號時，輸出一

個微弱的低頻信號，其頻率約為0. 3～3 Hz。A 1-4和A 1-3組成兩級低通濾波放大器．A 1-1和A1-2組成窗

口比較器。A 2-1—A 2-4構成單限比較器．U。端高電平表示有輸出信號。Uoi端可用于檢測緩變信號．
