電源電路恒流源電路

鏡像恒流源基本電路圖

鏡像恒流源基本電路圖
提問者：Dockert 地點：- 瀏覽次數：5414 提問時間：06-16 05:04
我有更好的答案
提 交
1條回答
便便面天天菜 06-17 22:52

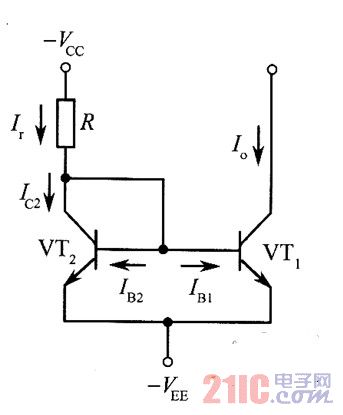

如圖所示為鏡像恒流源的基本電路，其中VT1，VT2是匹配對管。由圖可知Ir=Ic2+IB1+IB2


由于VT1，VT2是對稱的，它們的集電極電流與基極電流分別相等，所以有



當Ir確定后，該恒流源的輸出電流Io也確定了。當β足夠大時，Io≈Ir，即輸出電流近似等于參考電流，所以該電路常稱為電流鏡電路。
