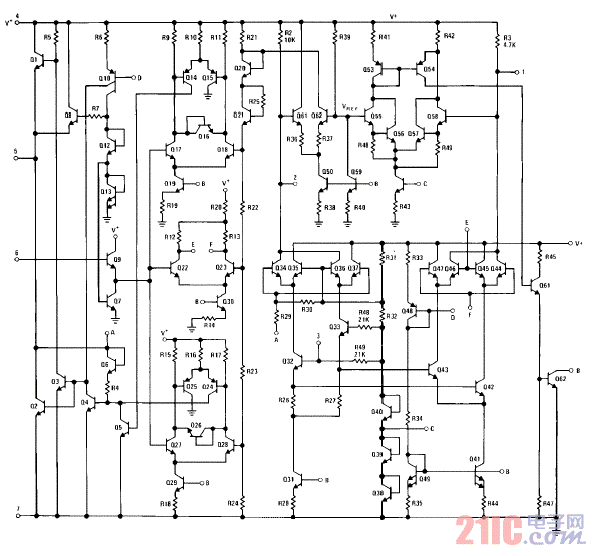

LM567為鎖相環音頻譯碼電路、即只有當輸入信號的頻率和電路自身的振蕩頻率相一致時，電路輸出低電平，否則輸出高電平LM567為鎖相環音頻譯碼電路。它在電路中的作用是作選頻用，即只有當輸入信號的頻率和電路自身的振蕩頻率相一致時，電路輸出低電平，否則輸出高電平。內部原理圖如下圖。

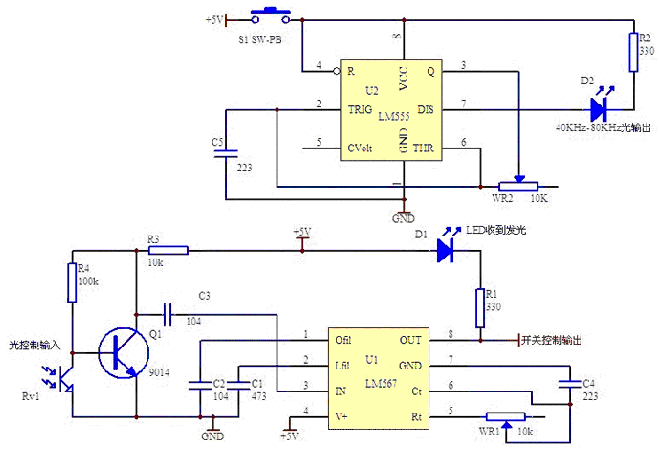

LM567外形為8腳雙列直插塑料封裝。電路第5、6腳外接電阻R7、電容C9決定了鎖相環內部壓控振蕩器的中心頻率：f0=1/1.1R*C。第1、2腳對地所接電容分別為輸出濾波網絡和鎖相環路單極低通濾波網絡。第2腳所接電容C11影響鎖相環路的捕捉帶寬。帶寬BW=1070（Vi/foC11）ˉ2（占fo的百分比）。式中：Vi為3腳輸入的正弦波電壓有效值，單位為mV，C11單位為μF。第1腳所接電容的容量至少是2腳電容容量的兩倍。第3腳輸入信號要求>25mV。第8卻為邏輯輸出端，允許最大灌電流為100mA。LM567的工作電壓為4.75-9V，工作頻率為500kHz（最高值）。靜態工作電流為8mA。

LM567的內部電路及詳細工作過程比較復雜,其基本功能可以簡述如下：當器件第3腳輸入幅度>25mV，頻率在器件帶寬內的信號時，第8腳由高電平變?yōu)榈碗娖阶鳛檫壿嬢敵?；?腳輸出經過頻率/電壓就換的音頻信號；如果在器件的第2腳輸入音頻信號，則在第5腳輸出受2腳輸入音頻信號調制的調波信號。利用此特性，可以將LM567作為調制解調器使用。

?
