遙控電路

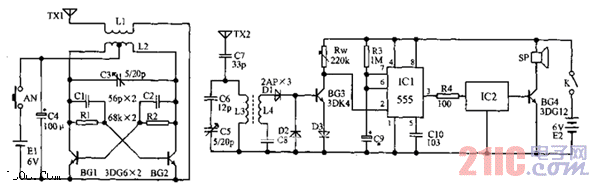

發射電路：由分立元件組成自激多諧振蕩器，其振蕩頻率主要由L2、C3決定。圖中元件可得30～40MHz的發射頻率。平時電路處于斷開狀態，按下AN后電源接通，電路發出振蕩信號。
接收電路：D1、D2組成倍壓電路將L4感應到的信號進行倍壓整流，其輸出信號可使BG3飽和導通，其導通產生的負脈沖使555時基電路置位，其3腳輸出高電平去觸發音樂集成電路IC2工作。BG4作音頻功率放大。R3、C9調節555的延遲時間。
