遙控電路電源

用電視遙控器關斷用電器電源電路圖

用電視遙控器關斷用電器電源電路圖
提問者：iuwwufjsd 地點：- 瀏覽次數：8441 提問時間：12-21 17:29
我有更好的答案
提 交
1條回答
hanlinceshi 12-31 09:53

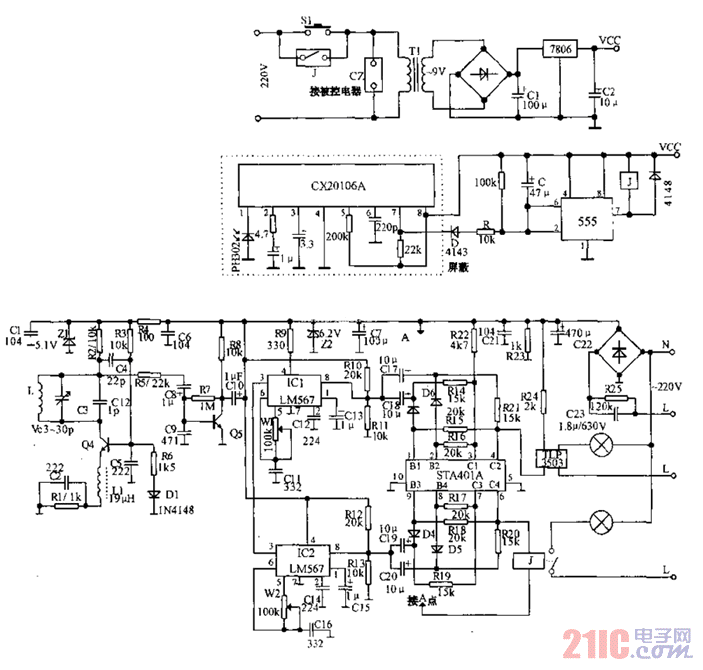

當紅外線接收管PH302接收到來自遙控器的信號時，經CX20106A選頻放大器輸出一個低頻信號，此低電平信號經D及R對C充電，使C負端電壓逐漸下降。當C負端電位下降到低于1/3Vcc時，555電路放電管截止，繼電器觸電釋放，切斷供電電源。電路中RC可設置動作靈敏度，一般按下遙控器3～5秒即可。接通電源時按下S1電路即被繼電器自鎖。
