遙控電路紅外電路

遙控紅外檢測電路圖

遙控紅外檢測電路圖
提問者：龔浩洋1 地點：- 瀏覽次數：7173 提問時間：04-20 20:08
我有更好的答案
提 交
1條回答
flowerddd 04-30 16:16

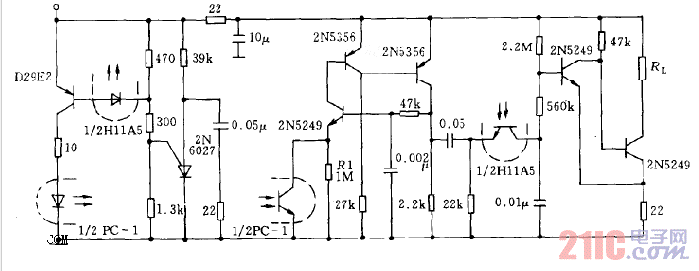

圖中所示電路可以在較長距離內傳輸被檢測目標的信號。PC-1是一紅外二極管和光敏晶體管。當有物體或目標阻擋二極管光照射到光敏晶體管時，光敏晶體管由導通變?yōu)榻刂?，并通過放大和第二對紅外二極管和光敏晶體管對以及功率放大傳遞至負載（報警裝置或信號燈）。第二對紅外二極管和光敏晶體管對起失效保險作用。
