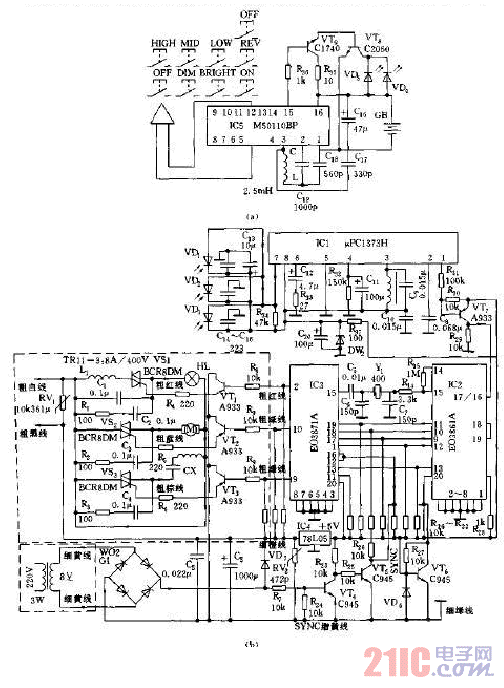

如圖是一種豪華吊扇（吊燈）調光、調速遙控電路。此電路可以開啟燈光，并實施無級調光、且亮度可以記憶。開啟風扇（吊扇），并可以分高、中、低三擋調速，實施風扇的正轉和反轉。其稍加改動后還可以控制窗簾的啟閉及音響室背景燈的亮度，配有遙控手機，使用非常方便。

電路原理：遙控發射器電路如圖所示，它使用三菱公司的錄像機、電視機上專用的30功能紅外線遙控發射專用大規模集成電路M50110BP，其內部由鍵盤輸入編碼器、指令譯碼器、振蕩器、定時信號發生器、掃描信號發生器、編碼調制和輸出緩沖器等部分組成。此芯片使用3V低壓供電，且振蕩器在未按下任何鍵之前不起振，可以節省用電。本電路有5X6鍵盤矩陣，共發射30條指令。
