帶有前置集成放大器的紅外接收電路圖

帶有前置集成放大器的紅外接收電路圖
提問者：上海汽車055 地點：- 瀏覽次數：5449 提問時間：12-01 17:01
我有更好的答案
提 交
1條回答
vitamin維他命 12-03 01:12

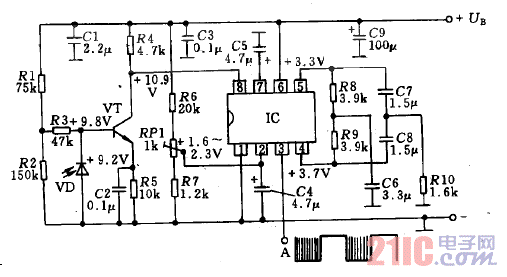

如圖，電路中由于采用了集成放大器，故線路簡單，體積小。這里采用TDA4050集成電路，微弱的紅外信號由光敏二極管VD接收，首先經過晶體管放大。由于采用了聚光透鏡（直徑約15mm，焦距約30mm），因此有效作用距離可增加20～30倍。電容C可有效地降低50～100Hz范圍內的低頻干擾信號。
