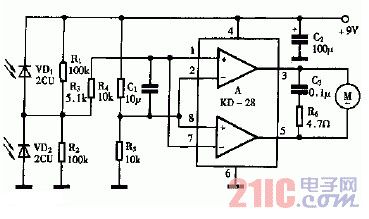

此平玩具巧妙的利用KD-28集成電路來控制直流電機的正反轉。

VD1、VD2是兩只光敏二極管，當用手電筒照射VD1時，KD-28的1腳電平高于8腳，這時輸出端3腳電平高于電源電壓的一半，而輸出端5腳電平低于電源的一半，玩具車電動機M在正向電壓下驅動正轉，玩具車向前行駛；若用手電筒照射VD2時，KD-28的1腳電平低于8腳，這時輸出端3腳電平低于電源電壓的一半，而輸出端5腳電平高于電源的一半，電動機M在反向電壓下驅動反轉，玩具車后退。本電路要求VD1與VD2盡量采用特性一致的2CU型光敏電阻。電動機M應采用工作電壓比電源電壓低2V左右的玩具小電機。電路安裝好后應適當調整電阻R1、R2，要求電路在靜態時電動機M應當停轉。
