遙控電路

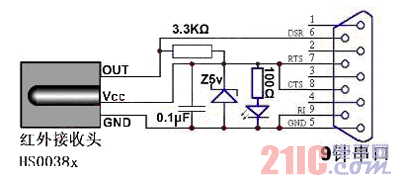

如圖所示。該電路圖簡單到只有六個元件，而且可以直接去掉發光二極管（電源指示燈）和100Ω保護電阻以進一步簡化電路。主要元件有 HS0038A紅外遙控接收頭、5V穩壓管（1/4W）、發光二極管、9針串口插頭、電阻（3.3KΩ和100Ω各一）、電解電容（0.1μF，10V以上）、萬能印刷電路板、線材（至少3芯）以及電池盒（充當外殼）等一共不超過10元.
